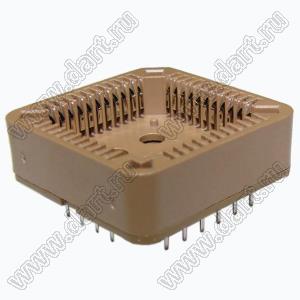

PLCC-xx (DS1032-xxSD, 7310-xxS) серия выводных панельек для микросхем в корпусах PLCC предназначена для быстрого монтажа микросхем на печатные платы, а также для легкого демонтажа микросхем с печатных плат.
PLCC-xx (DS1032-xxSD, 7310-xxS) выводных панельек для микросхем в корпусах PLCC поставляется нами со склада в Москве и при отсутствии на нашем складе под заказ с фабрики с коротким сроком поставки.
Условия поставки выводных панельек серии PLCC-xx (DS1032-xxSD, 7310-xxS) для микросхем в корпусах PLCC уточняйте у наших менеджеров.
|
|
Параметры:
Шаг выводов P: 1,27 мм
Сопротивление контактов Rc: ≤20 мОм (макс.)
Диэлектрическая стойкость: 500 В (AC в течении 1 минуты)
Сопротивление изоляции R: ≥1000 МОм (мин.)
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: термопластик PPS стеклонаполненный (UL 94V-0)
|
| DS1032 |
- |
20 |
S |
S |
N |
T1 |
L |
A |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1) Серия:
DS1032
2) Количество контактов:
20, 28, 32, 44, 52, 68, 84
3) Материал корпуса:
S: PPS (полифенилсульфид)
4) Тип выводов:
D: для монтажа в отверстия платы
S: для поверхностного (SMD) монтажа
5) Цвет корпуса:
K: черный
N: коричневый
6) Покрытие контактов:
T1: лужение
7) Высота профиля (H):
1: 3,81мм
S: 4,3мм
L: 4.6мм
8) Упаковка:
A: в пенал
R: в ленте на катушке
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Размер A, мм |
Размер B, мм |
Размер C, мм |
Размер D, мм |
Размер E, мм |
Размер F, мм |
Размер G, мм |
Количество контактов, -конт. |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
 |
52290 |
PLCC-20 (DS1032-20SDNT1A, 7310-20S) |
5,08 |
5,08 |
15,50 |
15,50 |
18,0 |
10,5 |
10,5 |
20 |
38 шт |
33,00 |
22,93 |
|
- |
- |
 |
 |
17453 |
PLCC-28 (DS1032-28SDNT1A, 7310-28S) |
7,62 |
7,62 |
18,04 |
18,04 |
20,6 |
12,7 |
12,7 |
28 |
33 шт |
35,00 |
24,24 |
|
- |
- |
|
 |
24619 |
PLCC-32 (DS1032-32SDNT1A, 7310-32S) |
7,62 |
10,16 |
18,04 |
20,60 |
23,6 |
12,7 |
15,2 |
32 |
28 шт |
35,00 |
24,41 |
|
- |
- |
|
 |
22936 |
PLCC-44 (DS1032-44SDNT1A, 7310-44S) |
12,70 |
12,70 |
23,48 |
23,48 |
27,4 |
17,8 |
17,8 |
44 |
25 шт |
46,00 |
31,99 |
|
- |
- |
|
 |
17598 |
PLCC-52 (DS1032-52SDNT1A, 7310-52S) |
15,24 |
15,24 |
25,88 |
25,88 |
31,5 |
20,5 |
20,5 |
52 |
23 шт |
47,00 |
33,66 |
|
- |
- |
|
 |
19168 |
PLCC-68 (DS1032-68SDNT1A, 7310-68S) |
20,32 |
20,32 |
31,66 |
31,66 |
39,1 |
25,8 |
25,8 |
68 |
19 шт |
78,00 |
54,51 |
- |
- |
- |
|
 |
17903 |
PLCC-84 (DS1032-84SDNT1A, 7310-84S) |
25,40 |
25,40 |
37,70 |
37,70 |
45,7 |
30,5 |
30,5 |
84 |
16 шт |
70,00 |
50,73 |
- |
- |
- |
|
|
