Вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа с монтажной крышкой (шаг 2,00 мм), тип 2 изготавливаются на фабрике в виде линеек на 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на 1, 2, 3... и т.д. контактов. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
Параметры:
Шаг выводов P: 2,0 мм
Макс. допустимый ток I max: 2,0 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Макс. рабочее напряжение V max.: 250 В (перем. AC)
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
Диапазон температур: -40...+105 °C
|
2210 |
SM |
- |
02 |
G |
- |
B1 |
- |
XXXX |
- |
CP |
1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
1) серия: 2210
2) изолятор: SM: для поверхностного монтажа
3) количество контактов (2...40): 02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09) 03: 3 контакта xx: ... 40: 40 контактов
4) покрытие: G: золочение T: лужение

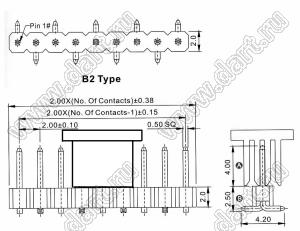

5) зеркальное расположение контактов: B1 B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 4025 = 4,0 и 2,5 мм): XXXX
7) наличие крышки для захвата при автоматическом монтаже: CP
|
|
|
|
