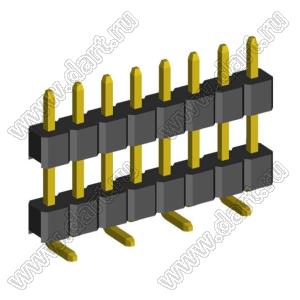

Вилки штыревые открытые прямые однорядные с двойным изолятором на плату для поверхностного (SMD) монтажа (шаг 2,00 мм), тип 1 изготавливаются на фабрике в виде линеек на 1x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на 1, 2, 3... и т.д. контактов. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
|
|
| 2210 |
SMDI |
- |
02 |
G |
- |
B1 |
- |
2575 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2210
2) изолятор:
SMDI: для поверхностного монтажа, двойной изолятор
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение

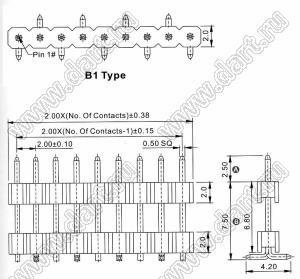

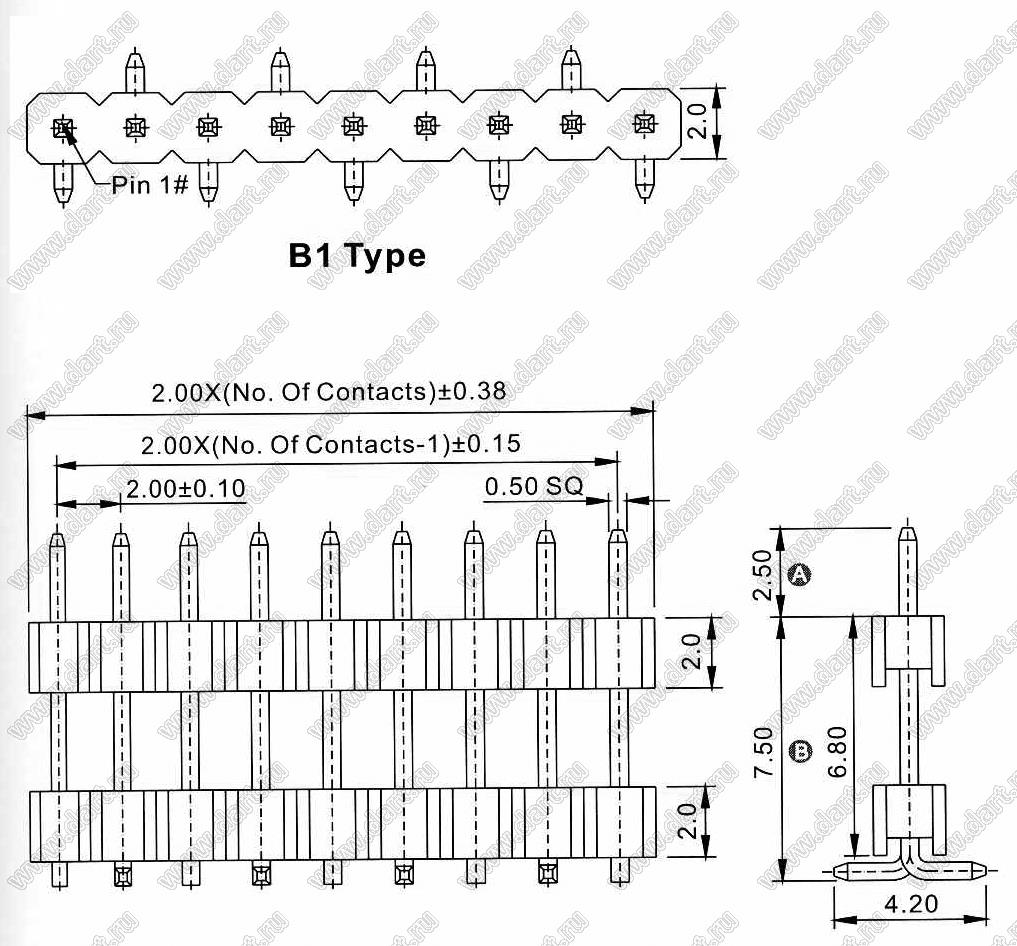

5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 2575 = 2,5 и 7,5 мм):
XXXX
|
|
|
|
