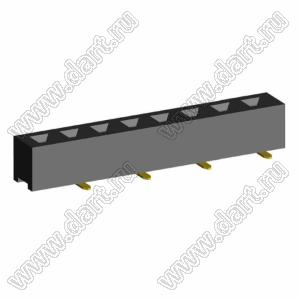

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
|
|
Параметры:
Шаг выводов P: 2,0 мм
Макс. допустимый ток I max: 2,0 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Макс. рабочее напряжение V max.: 250 В (перем. AC)
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
Диапазон температур: -40...+105 °C
|
| 2209 |
SM |
- |
02 |
G |
- |
B1 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
|
1) серия:
2209
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...40):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 03...09)
03: 3 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение

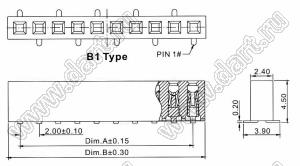

5) зеркальное расположение контактов:
B1
B2
|
|
|
|
