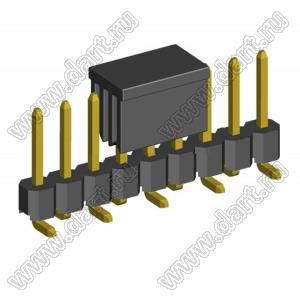

Штыревые однорядные вилки данной серии изготавливаются на фабрике в виде линеек на 40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 1, 2, 3 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2211SM-XXG-B1.
|
|
Параметры:
Макс. рабочее напряжение V max.: 250 В (перем.)
Максимально допустимый ток контактов I max: 3 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U: 600 В (в теч. 1 минуты)
Диапазон температур C: -45...+105 °C
Размер A: 3,00 мм
Размер B: 6,00 мм
|
| 2211 |
SM |
- |
01 |
G |
- |
B1 |
- |
XXXX |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
7 |
|
|
1) серия:
2211
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (1...40):
01: 1 контакт (дополняется нулями впереди, если менее 10 контактов, т.е.: 01, 02...09)
02: 2 контакта
xx: ...
40: 40 контактов
4) покрытие:
G: золочение
T: лужение
5) зеркальное расположение контактов:
B1
B2
6) размеры A и B в десятых долях мм (если не указано, то стандарт 6033 = 6,0 и 3,3 мм):
XXXX
7) наличие крышки для захвата при автоматическом монтаже:
CP
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
 |
84195 |
2211SM-02G-B1-CP |
2 |
|
9,00 |
7,24 |
- |
- |
- |
 |
 |
84196 |
2211SM-03G-B1-CP |
3 |
|
14,00 |
10,97 |
- |
- |
- |
|
 |
84197 |
2211SM-04G-B1-CP |
4 |
500 шт |
17,00 |
12,97 |
|
- |
- |
|
 |
84198 |
2211SM-05G-B1-CP |
5 |
|
13,00 |
10,33 |
- |
- |
- |
|
 |
84199 |
2211SM-06G-B1-CP |
6 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84200 |
2211SM-07G-B1-CP |
7 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84201 |
2211SM-08G-B1-CP |
8 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84202 |
2211SM-09G-B1-CP |
9 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84203 |
2211SM-10G-B1-CP |
10 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84204 |
2211SM-11G-B1-CP |
11 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84205 |
2211SM-12G-B1-CP |
12 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84206 |
2211SM-13G-B1-CP |
13 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84207 |
2211SM-14G-B1-CP |
14 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84208 |
2211SM-15G-B1-CP |
15 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84209 |
2211SM-16G-B1-CP |
16 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84210 |
2211SM-17G-B1-CP |
17 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84211 |
2211SM-18G-B1-CP |
18 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84212 |
2211SM-19G-B1-CP |
19 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84213 |
2211SM-20G-B1-CP |
20 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84214 |
2211SM-21G-B1-CP |
21 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84215 |
2211SM-22G-B1-CP |
22 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84216 |
2211SM-23G-B1-CP |
23 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84217 |
2211SM-24G-B1-CP |
24 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84218 |
2211SM-25G-B1-CP |
25 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84219 |
2211SM-26G-B1-CP |
26 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84220 |
2211SM-27G-B1-CP |
27 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84221 |
2211SM-28G-B1-CP |
28 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84222 |
2211SM-29G-B1-CP |
29 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84223 |
2211SM-30G-B1-CP |
30 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84224 |
2211SM-31G-B1-CP |
31 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84225 |
2211SM-32G-B1-CP |
32 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84226 |
2211SM-33G-B1-CP |
33 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84227 |
2211SM-34G-B1-CP |
34 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84228 |
2211SM-35G-B1-CP |
35 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84229 |
2211SM-36G-B1-CP |
36 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84230 |
2211SM-37G-B1-CP |
37 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84231 |
2211SM-38G-B1-CP |
38 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84232 |
2211SM-39G-B1-CP |
39 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84233 |
2211SM-40G-B1-CP |
40 |
|
звоните |
звоните |
- |
- |
- |
|
|
