2213SM-XXG-XXXX-CP серия
|
|

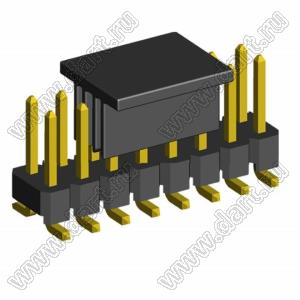

вилки открытые прямые двухрядные на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
|
|
|
|
Штыревые вилки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое четное количество контактов: 2, 4, 6 и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2213SM-XXG-XXXX.
|
|
Параметры:
Макс. рабочее напряжение V max.: 250 В (перем.)
Максимально допустимый ток контактов I max: 3 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 600 В
Диапазон температур C: -40...+105 °C
|
| 2213 |
SM |
- |
02 |
G |
- |
XXXX |
- |
CP |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2213
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (2...80):
02: 2 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 02, 04...08)
04: 4 контакта
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
T: лужение

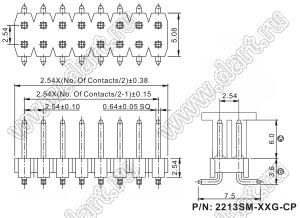

5) размеры A, B в десятых долях мм (если не указано, то стандарт 6036 = 6,0, 3,6 мм)
XXXX
6) наличие крышки для захвата при автоматическом монтаже
CP
|
|
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
 |
84358 |
2213SM-02G-6036-CP |
2x1 |
|
звоните |
звоните |
- |
- |
- |
 |
 |
84359 |
2213SM-04G-6036-CP |
2x2 |
|
21,00 |
16,41 |
- |
- |
- |
|
 |
84360 |
2213SM-06G-6036-CP |
2x3 |
400 шт |
19,00 |
15,08 |
|
|
- |
|
 |
84361 |
2213SM-08G-6036-CP |
2x4 |
300 шт |
16,00 |
12,87 |
|
- |
- |
|
 |
84362 |
2213SM-10G-6036-CP |
2x5 |
|
25,00 |
20,20 |
- |
- |
- |
|
 |
65974 |
2213SM-10T-6036-CP |
2x5 |
350 шт |
18,00 |
14,51 |
- |
|
- |
|
 |
77157 |
2213SM-12G-6036-CP |
2x6 |
400 шт |
84,00 |
66,40 |
|
|
- |
|
 |
71990 |
2213SM-12T-6036-CP |
2x6 |
400 шт |
35,00 |
27,91 |
- |
|
- |
|
 |
84363 |
2213SM-14G-6036-CP |
2x7 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84364 |
2213SM-16G-6036-CP |
2x8 |
|
20,00 |
16,59 |
- |
- |
- |
|
 |
84365 |
2213SM-18G-6036-CP |
2x9 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84366 |
2213SM-20G-6036-CP |
2x10 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84367 |
2213SM-22G-6036-CP |
2x11 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84368 |
2213SM-24G-6036-CP |
2x12 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84369 |
2213SM-26G-6036-CP |
2x13 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84370 |
2213SM-28G-6036-CP |
2x14 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84371 |
2213SM-30G-6036-CP |
2x15 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84372 |
2213SM-32G-6036-CP |
2x16 |
120 шт |
45,00 |
36,12 |
- |
- |
- |
|
 |
84373 |
2213SM-34G-6036-CP |
2x17 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84374 |
2213SM-36G-6036-CP |
2x18 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84375 |
2213SM-38G-6036-CP |
2x19 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84376 |
2213SM-40G-6036-CP |
2x20 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84377 |
2213SM-42G-6036-CP |
2x21 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84378 |
2213SM-44G-6036-CP |
2x22 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84379 |
2213SM-46G-6036-CP |
2x23 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84380 |
2213SM-48G-6036-CP |
2x24 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84381 |
2213SM-50G-6036-CP |
2x25 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84382 |
2213SM-52G-6036-CP |
2x26 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84383 |
2213SM-54G-6036-CP |
2x27 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84384 |
2213SM-56G-6036-CP |
2x28 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84385 |
2213SM-58G-6036-CP |
2x29 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84386 |
2213SM-60G-6036-CP |
2x30 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84387 |
2213SM-62G-6036-CP |
2x31 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84388 |
2213SM-64G-6036-CP |
2x32 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84389 |
2213SM-66G-6036-CP |
2x33 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84390 |
2213SM-68G-6036-CP |
2x34 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84391 |
2213SM-70G-6036-CP |
2x35 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84392 |
2213SM-72G-6036-CP |
2x36 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84393 |
2213SM-74G-6036-CP |
2x37 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84394 |
2213SM-76G-6036-CP |
2x38 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84395 |
2213SM-78G-6036-CP |
2x39 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84396 |
2213SM-80G-6036-CP |
2x40 |
|
45,00 |
35,75 |
- |
- |
- |
|
|
|
|
