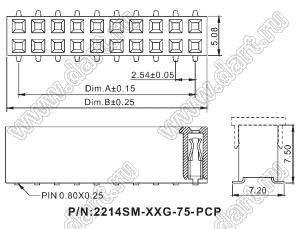

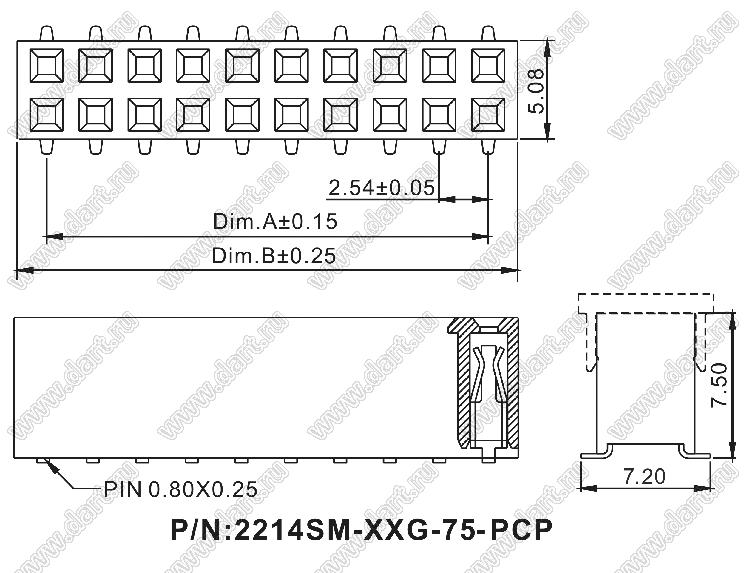

2214SM-XXG-75-PCP серия

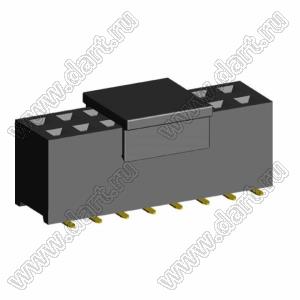

розетки двухрядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-75.

Параметры:
Макс. рабочее напряжение V max.: 250 В (перем.)
Максимально допустимый ток контактов I max: 3 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 600 В
Диапазон температур C: -40...+105 °C

2214	SM	-	04	G	-	75	-	PCP
1	2		3	4		5		6

1) серия:
     2214
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) высота изолятора в десятых долях мм:
     75
6) наличие крышки для захвата при автоматическом монтаже:
     PCP

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
	Код	Наименование	Количество контактов	Кол-во в упаковке	Цена розн. с НДС, руб.	Цена м. опт с НДС, руб.	Наличие на складе МСК	Наличие на Митино 541	Наличие на уд. складе
	85214	2214SM-04G-75-PCP	2x2		*звоните*	звоните	-	-	-
	85215	2214SM-06G-75-PCP	2x3		*звоните*	звоните	-	-	-
	85216	2214SM-08G-75-PCP	2x4		*звоните*	звоните	-	-	-
	85217	2214SM-10G-75-PCP	2x5		*звоните*	звоните	-	-	-
	85218	2214SM-12G-75-PCP	2x6		*звоните*	звоните	-	-	-
	85219	2214SM-14G-75-PCP	2x7		*звоните*	звоните	-	-	-
	85220	2214SM-16G-75-PCP	2x8		*звоните*	звоните	-	-	-
	85221	2214SM-18G-75-PCP	2x9		*звоните*	звоните	-	-	-
	85222	2214SM-20G-75-PCP	2x10	500 шт	*52,00*	41,58	-	-	-
	85223	2214SM-22G-75-PCP	2x11		*звоните*	звоните	-	-	-
	85224	2214SM-24G-75-PCP	2x12		*65,00*	52,14	-	-	-
	85225	2214SM-26G-75-PCP	2x13		*звоните*	звоните	-	-	-
	85226	2214SM-28G-75-PCP	2x14		*звоните*	звоните	-	-	-
	85227	2214SM-30G-75-PCP	2x15		*звоните*	звоните	-	-	-
	85228	2214SM-32G-75-PCP	2x16		*звоните*	звоните	-	-	-
	85229	2214SM-34G-75-PCP	2x17		*звоните*	звоните	-	-	-
	85230	2214SM-36G-75-PCP	2x18		*звоните*	звоните	-	-	-
	85231	2214SM-38G-75-PCP	2x19		*звоните*	звоните	-	-	-
	85232	2214SM-40G-75-PCP	2x20		*звоните*	звоните	-	-	-
	85233	2214SM-42G-75-PCP	2x21		*звоните*	звоните	-	-	-
	85234	2214SM-44G-75-PCP	2x22		*звоните*	звоните	-	-	-
	85235	2214SM-46G-75-PCP	2x23		*звоните*	звоните	-	-	-
	85236	2214SM-48G-75-PCP	2x24		*звоните*	звоните	-	-	-
	85237	2214SM-50G-75-PCP	2x25		*звоните*	звоните	-	-	-
	85238	2214SM-52G-75-PCP	2x26		*звоните*	звоните	-	-	-
	85239	2214SM-54G-75-PCP	2x27		*звоните*	звоните	-	-	-
	85240	2214SM-56G-75-PCP	2x28		*звоните*	звоните	-	-	-
	85241	2214SM-58G-75-PCP	2x29		*звоните*	звоните	-	-	-
	85242	2214SM-60G-75-PCP	2x30		*звоните*	звоните	-	-	-
	85243	2214SM-62G-75-PCP	2x31		*звоните*	звоните	-	-	-
	85244	2214SM-64G-75-PCP	2x32		*звоните*	звоните	-	-	-
	85245	2214SM-66G-75-PCP	2x33		*звоните*	звоните	-	-	-
	85246	2214SM-68G-75-PCP	2x34		*звоните*	звоните	-	-	-
	85247	2214SM-70G-75-PCP	2x35		*звоните*	звоните	-	-	-
	85248	2214SM-72G-75-PCP	2x36		*звоните*	звоните	-	-	-
	85249	2214SM-74G-75-PCP	2x37		*звоните*	звоните	-	-	-
	85250	2214SM-76G-75-PCP	2x38		*звоните*	звоните	-	-	-
	85251	2214SM-78G-75-PCP	2x39		*звоните*	звоните	-	-	-
	85252	2214SM-80G-75-PCP	2x40		*звоните*	звоните	-	-	-
