2214SM-XXG-75-PCG серия

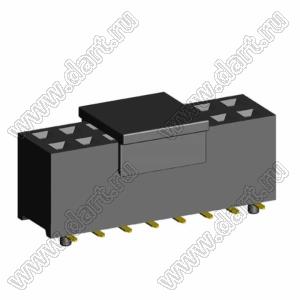

розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-75-PG.

Параметры:
Макс. рабочее напряжение V max.: 250 В (перем.)
Максимально допустимый ток контактов I max: 3 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 600 В
Диапазон температур C: -40...+105 °C

2214	SM	-	04	G	-	75	-	PCG
1	2		3	4		5		6

1) серия:
     2214
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) высота изолятора в десятых долях мм:
     75
6) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
     PCG

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
	Код	Наименование	Количество контактов	Кол-во в упаковке	Цена розн. с НДС, руб.	Цена м. опт с НДС, руб.	Наличие на складе МСК	Наличие на Митино 541	Наличие на уд. складе
	85253	2214SM-04G-75-PCG	2x2		*звоните*	звоните	-	-	-
	85254	2214SM-06G-75-PCG	2x3		*звоните*	звоните	-	-	-
	85255	2214SM-08G-75-PCG	2x4		*звоните*	звоните	-	-	-
	85256	2214SM-10G-75-PCG	2x5		*звоните*	звоните	-	-	-
	85257	2214SM-12G-75-PCG	2x6		*звоните*	звоните	-	-	-
	85258	2214SM-14G-75-PCG	2x7		*звоните*	звоните	-	-	-
	66409	2214SM-16G-75-PCG	2x8	580 шт	*69,00*	54,67			-
	85259	2214SM-18G-75-PCG	2x9		*48,00*	39,56	-	-	-
	85260	2214SM-20G-75-PCG	2x10		*звоните*	звоните	-	-	-
	85261	2214SM-22G-75-PCG	2x11		*звоните*	звоните	-	-	-
	85262	2214SM-24G-75-PCG	2x12		*звоните*	звоните	-	-	-
	85263	2214SM-26G-75-PCG	2x13		*звоните*	звоните	-	-	-
	85264	2214SM-28G-75-PCG	2x14		*64,00*	53,02	-	-	-
	85265	2214SM-30G-75-PCG	2x15		*звоните*	звоните	-	-	-
	85266	2214SM-32G-75-PCG	2x16		*звоните*	звоните	-	-	-
	85267	2214SM-34G-75-PCG	2x17		*звоните*	звоните	-	-	-
	85268	2214SM-36G-75-PCG	2x18		*звоните*	звоните	-	-	-
	85269	2214SM-38G-75-PCG	2x19		*звоните*	звоните	-	-	-
	85270	2214SM-40G-75-PCG	2x20		*звоните*	звоните	-	-	-
	85271	2214SM-42G-75-PCG	2x21		*звоните*	звоните	-	-	-
	85272	2214SM-44G-75-PCG	2x22		*звоните*	звоните	-	-	-
	85273	2214SM-46G-75-PCG	2x23		*звоните*	звоните	-	-	-
	85274	2214SM-48G-75-PCG	2x24		*звоните*	звоните	-	-	-
	85275	2214SM-50G-75-PCG	2x25		*звоните*	звоните	-	-	-
	85276	2214SM-52G-75-PCG	2x26		*звоните*	звоните	-	-	-
	85277	2214SM-54G-75-PCG	2x27		*звоните*	звоните	-	-	-
	85278	2214SM-56G-75-PCG	2x28		*звоните*	звоните	-	-	-
	85279	2214SM-58G-75-PCG	2x29		*звоните*	звоните	-	-	-
	85280	2214SM-60G-75-PCG	2x30		*звоните*	звоните	-	-	-
	85281	2214SM-62G-75-PCG	2x31		*звоните*	звоните	-	-	-
	85282	2214SM-64G-75-PCG	2x32		*звоните*	звоните	-	-	-
	85283	2214SM-66G-75-PCG	2x33		*звоните*	звоните	-	-	-
	85284	2214SM-68G-75-PCG	2x34		*звоните*	звоните	-	-	-
	85285	2214SM-70G-75-PCG	2x35		*звоните*	звоните	-	-	-
	85286	2214SM-72G-75-PCG	2x36		*звоните*	звоните	-	-	-
	85287	2214SM-74G-75-PCG	2x37		*звоните*	звоните	-	-	-
	85288	2214SM-76G-75-PCG	2x38		*звоните*	звоните	-	-	-
	85289	2214SM-78G-75-PCG	2x39		*звоните*	звоните	-	-	-
	85290	2214SM-80G-75-PCG	2x40		*звоните*	звоните	-	-	-
