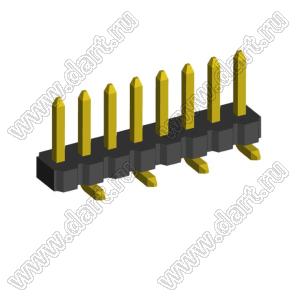

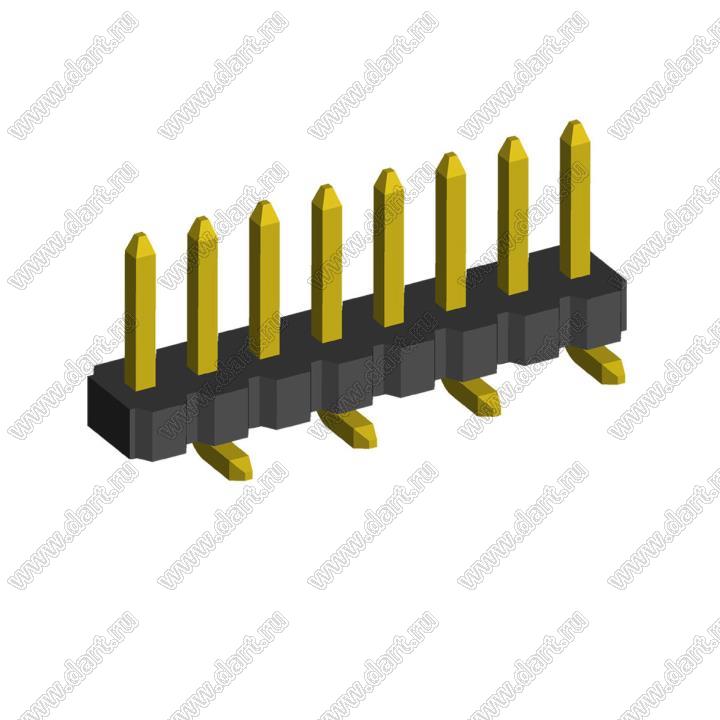

2199SA-XXG-SM-B2 серия
вилки штыревые открытые прямые однорядные на плату для поверхностного (SMD) монтажа, шаг 1,27 мм
2199SA-XXG-SM-B2 серия
Штыревые однорядные вилки для поверхностного (SMD) монтажа данной серии изготавливаются на фабрике в виде линеек с надрезанным изолятором по 50 контактов (в России принято название серии PLL1.27S). Выпускаются с левым (B1) и правым (B2)("зеркальным") расположением контактов на плате, см. чертежи ниже.

Затем они могут быть разрезаны вручную заказчиком или на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 3 и т.д.

Стоимость работы по разрезанию на приспособлении лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
Параметры:
Макс. допустимый ток I max: 1,0 А
Макс. рабочее напряжение V max.: 50 В (перем. AC)
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R ≥: 1000 МОм
Диапазон температур C: -25...+105 °C
Шаг выводов P: 1,27 мм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
2199 SA - XX G - SM - B1 - 2825
1 2   3 4   5   6   7

1) Серия:
     2199
2) Изолятор:
     SA: прямой однорядный
3) Количество контактов (2...50):
     XX
4) Покрытие контактов:
     G: золочение
     T: лужение
5) Для поверхностного монтажа:
     SM
6) Зеркальное расположение контактов:
     B1
     B2
7) Размеры A и B в десятых долях мм:
     2825: (стандарт) A=2,8мм, B=2,5мм
     XXXX
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
  Код Наименование Количество контактов Кол-во в
упаковке		 Цена розн.
с НДС, руб.		 Цена м. опт
с НДС, руб.		 Наличие на
складе МСК		 Наличие на
Митино 541		 Наличие на
уд. складе
2199SA-02G-SM-B2-2825 (PLL1.27S-2) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x2 конт. 67200 2199SA-02G-SM-B2-2825 (PLL1.27S-2) 2   звоните звоните
-
-
-
 Корзина
2199SA-03G-SM-B2-2825 (PLL1.27S-3) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x3 конт. 67201 2199SA-03G-SM-B2-2825 (PLL1.27S-3) 3   звоните звоните
-
-
-
 Корзина
2199SA-04G-SM-B2-2825 (PLL1.27S-4) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x4 конт. 67202 2199SA-04G-SM-B2-2825 (PLL1.27S-4) 4   звоните звоните
-
-
-
 Корзина
2199SA-05G-SM-B2-2825 (PLL1.27S-5) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x5 конт. 67203 2199SA-05G-SM-B2-2825 (PLL1.27S-5) 5   звоните звоните
-
-
-
 Корзина
2199SA-06G-SM-B2-2825 (PLL1.27S-6) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x6 конт. 67204 2199SA-06G-SM-B2-2825 (PLL1.27S-6) 6   звоните звоните
-
-
-
 Корзина
2199SA-07G-SM-B2-2825 (PLL1.27S-7) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x7 конт. 67205 2199SA-07G-SM-B2-2825 (PLL1.27S-7) 7   звоните звоните
-
-
-
 Корзина
2199SA-08G-SM-B2-2825 (PLL1.27S-8) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x8 конт. 67206 2199SA-08G-SM-B2-2825 (PLL1.27S-8) 8   звоните звоните
-
-
-
 Корзина
2199SA-09G-SM-B2-2825 (PLL1.27S-9) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x9 конт. 67207 2199SA-09G-SM-B2-2825 (PLL1.27S-9) 9   звоните звоните
-
-
-
 Корзина
2199SA-10G-SM-B2-2825 (PLL1.27S-10) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x10 конт. 67208 2199SA-10G-SM-B2-2825 (PLL1.27S-10) 10   звоните звоните
-
-
-
 Корзина
2199SA-11G-SM-B2-2825 (PLL1.27S-11) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x11 конт. 67209 2199SA-11G-SM-B2-2825 (PLL1.27S-11) 11   звоните звоните
-
-
-
 Корзина
2199SA-12G-SM-B2-2825 (PLL1.27S-12) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x12 конт. 67210 2199SA-12G-SM-B2-2825 (PLL1.27S-12) 12   звоните звоните
-
-
-
 Корзина
2199SA-13G-SM-B2-2825 (PLL1.27S-13) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x13 конт. 67211 2199SA-13G-SM-B2-2825 (PLL1.27S-13) 13   звоните звоните
-
-
-
 Корзина
2199SA-14G-SM-B2-2825 (PLL1.27S-14) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x14 конт. 67212 2199SA-14G-SM-B2-2825 (PLL1.27S-14) 14   звоните звоните
-
-
-
 Корзина
2199SA-15G-SM-B2-2825 (PLL1.27S-15) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x15 конт. 67213 2199SA-15G-SM-B2-2825 (PLL1.27S-15) 15   звоните звоните
-
-
-
 Корзина
2199SA-16G-SM-B2-2825 (PLL1.27S-16) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x16 конт. 67214 2199SA-16G-SM-B2-2825 (PLL1.27S-16) 16   звоните звоните
-
-
-
 Корзина
2199SA-17G-SM-B2-2825 (PLL1.27S-17) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x17 конт. 67215 2199SA-17G-SM-B2-2825 (PLL1.27S-17) 17   звоните звоните
-
-
-
 Корзина
2199SA-18G-SM-B2-2825 (PLL1.27S-18) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x18 конт. 67216 2199SA-18G-SM-B2-2825 (PLL1.27S-18) 18   звоните звоните
-
-
-
 Корзина
2199SA-19G-SM-B2-2825 (PLL1.27S-19) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x19 конт. 67217 2199SA-19G-SM-B2-2825 (PLL1.27S-19) 19   звоните звоните
-
-
-
 Корзина
2199SA-20G-SM-B2-2825 (PLL1.27S-20) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x20 конт. 67218 2199SA-20G-SM-B2-2825 (PLL1.27S-20) 20   звоните звоните
-
-
-
 Корзина
2199SA-21G-SM-B2-2825 (PLL1.27S-21) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x21 конт. 67219 2199SA-21G-SM-B2-2825 (PLL1.27S-21) 21   звоните звоните
-
-
-
 Корзина
2199SA-22G-SM-B2-2825 (PLL1.27S-22) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x22 конт. 67220 2199SA-22G-SM-B2-2825 (PLL1.27S-22) 22   звоните звоните
-
-
-
 Корзина
2199SA-23G-SM-B2-2825 (PLL1.27S-23) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x23 конт. 67221 2199SA-23G-SM-B2-2825 (PLL1.27S-23) 23   звоните звоните
-
-
-
 Корзина
2199SA-24G-SM-B2-2825 (PLL1.27S-24) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x24 конт. 67222 2199SA-24G-SM-B2-2825 (PLL1.27S-24) 24   31,00 25,30
-
-
-
 Корзина
2199SA-25G-SM-B2-2825 (PLL1.27S-25) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x25 конт. 67223 2199SA-25G-SM-B2-2825 (PLL1.27S-25) 25   звоните звоните
-
-
-
 Корзина
2199SA-26G-SM-B2-2825 (PLL1.27S-26) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x26 конт. 67224 2199SA-26G-SM-B2-2825 (PLL1.27S-26) 26   звоните звоните
-
-
-
 Корзина
2199SA-27G-SM-B2-2825 (PLL1.27S-27) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x27 конт. 67225 2199SA-27G-SM-B2-2825 (PLL1.27S-27) 27   звоните звоните
-
-
-
 Корзина
2199SA-28G-SM-B2-2825 (PLL1.27S-28) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x28 конт. 67226 2199SA-28G-SM-B2-2825 (PLL1.27S-28) 28   звоните звоните
-
-
-
 Корзина
2199SA-29G-SM-B2-2825 (PLL1.27S-29) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x29 конт. 67227 2199SA-29G-SM-B2-2825 (PLL1.27S-29) 29   звоните звоните
-
-
-
 Корзина
2199SA-30G-SM-B2-2825 (PLL1.27S-30) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x30 конт. 67228 2199SA-30G-SM-B2-2825 (PLL1.27S-30) 30   звоните звоните
-
-
-
 Корзина
2199SA-31G-SM-B2-2825 (PLL1.27S-31) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x31 конт. 67229 2199SA-31G-SM-B2-2825 (PLL1.27S-31) 31   звоните звоните
-
-
-
 Корзина
2199SA-32G-SM-B2-2825 (PLL1.27S-32) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x32 конт. 67230 2199SA-32G-SM-B2-2825 (PLL1.27S-32) 32   42,00 34,16
-
-
-
 Корзина
2199SA-33G-SM-B2-2825 (PLL1.27S-33) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x33 конт. 67231 2199SA-33G-SM-B2-2825 (PLL1.27S-33) 33   звоните звоните
-
-
-
 Корзина
2199SA-34G-SM-B2-2825 (PLL1.27S-34) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x34 конт. 67232 2199SA-34G-SM-B2-2825 (PLL1.27S-34) 34   звоните звоните
-
-
-
 Корзина
2199SA-35G-SM-B2-2825 (PLL1.27S-35) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x35 конт. 67233 2199SA-35G-SM-B2-2825 (PLL1.27S-35) 35   звоните звоните
-
-
-
 Корзина
2199SA-36G-SM-B2-2825 (PLL1.27S-36) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x36 конт. 67234 2199SA-36G-SM-B2-2825 (PLL1.27S-36) 36   звоните звоните
-
-
-
 Корзина
2199SA-37G-SM-B2-2825 (PLL1.27S-37) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x37 конт. 67235 2199SA-37G-SM-B2-2825 (PLL1.27S-37) 37   звоните звоните
-
-
-
 Корзина
2199SA-38G-SM-B2-2825 (PLL1.27S-38) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x38 конт. 67236 2199SA-38G-SM-B2-2825 (PLL1.27S-38) 38   звоните звоните
-
-
-
 Корзина
2199SA-39G-SM-B2-2825 (PLL1.27S-39) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x39 конт. 67237 2199SA-39G-SM-B2-2825 (PLL1.27S-39) 39   звоните звоните
-
-
-
 Корзина
2199SA-40G-SM-B2-2825 (PLL1.27S-40) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x40 конт. 67238 2199SA-40G-SM-B2-2825 (PLL1.27S-40) 40   звоните звоните
-
-
-
 Корзина
2199SA-41G-SM-B2-2825 (PLL1.27S-41) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x41 конт. 67239 2199SA-41G-SM-B2-2825 (PLL1.27S-41) 41   звоните звоните
-
-
-
 Корзина
2199SA-42G-SM-B2-2825 (PLL1.27S-42) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x42 конт. 67240 2199SA-42G-SM-B2-2825 (PLL1.27S-42) 42   звоните звоните
-
-
-
 Корзина
2199SA-43G-SM-B2-2825 (PLL1.27S-43) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x43 конт. 67241 2199SA-43G-SM-B2-2825 (PLL1.27S-43) 43   звоните звоните
-
-
-
 Корзина
2199SA-44G-SM-B2-2825 (PLL1.27S-44) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x44 конт. 67242 2199SA-44G-SM-B2-2825 (PLL1.27S-44) 44   звоните звоните
-
-
-
 Корзина
2199SA-45G-SM-B2-2825 (PLL1.27S-45) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x45 конт. 67243 2199SA-45G-SM-B2-2825 (PLL1.27S-45) 45   звоните звоните
-
-
-
 Корзина
2199SA-46G-SM-B2-2825 (PLL1.27S-46) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x46 конт. 67244 2199SA-46G-SM-B2-2825 (PLL1.27S-46) 46   звоните звоните
-
-
-
 Корзина
2199SA-47G-SM-B2-2825 (PLL1.27S-47) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x47 конт. 67245 2199SA-47G-SM-B2-2825 (PLL1.27S-47) 47   звоните звоните
-
-
-
 Корзина
2199SA-48G-SM-B2-2825 (PLL1.27S-48) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x48 конт. 67246 2199SA-48G-SM-B2-2825 (PLL1.27S-48) 48   звоните звоните
-
-
-
 Корзина
2199SA-49G-SM-B2-2825 (PLL1.27S-49) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x49 конт. 67247 2199SA-49G-SM-B2-2825 (PLL1.27S-49) 49   звоните звоните
-
-
-
 Корзина
2199SA-50G-SM-B2-2825 (PLL1.27S-50) вилка штыревая открытая прямая однорядная на плату для поверхностного (SMD) монтажа правая, 1x50 конт. 67248 2199SA-50G-SM-B2-2825 (PLL1.27S-50) 50   звоните звоните
-
-
-
 Корзина
