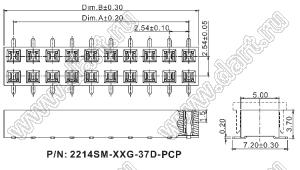

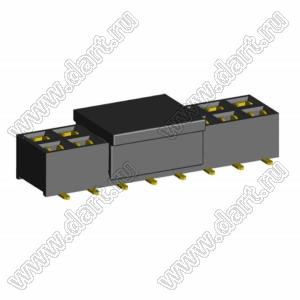

2214SM-XXG-37D-PCP серия
|
|
розетки двухрядные прямые на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм
|
|
|
|
Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.
Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-37D.
|
|
Параметры:
Макс. рабочее напряжение V max.: 250 В (перем.)
Максимально допустимый ток контактов I max: 3 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 600 В
Диапазон температур C: -40...+105 °C
|
| 2214 |
SM |
- |
04 |
G |
- |
37 |
D |
- |
PCP |
| 1 |
2 |
|
3 |
4 |
|
5 |
6 |
|
7 |
|
|
1) серия:
2214
2) изолятор:
SM: для поверхностного монтажа
3) количество контактов (4...80):
04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
06: 6 контактов
xx: ...
80: 80 контактов
4) покрытие:
G: золочение
5) высота изолятора в десятых долях мм:
37
6) неломкий изолятор:
D
7) наличие крышки для захвата при автоматическом монтаже:
PCP
|
|
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
 |
84596 |
2214SM-04G-37D-PCP |
2x2 |
|
звоните |
звоните |
- |
- |
- |
 |
 |
84597 |
2214SM-06G-37D-PCP |
2x3 |
10 шт |
24,00 |
18,74 |
- |
- |
- |
|
 |
84598 |
2214SM-08G-37D-PCP |
2x4 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84599 |
2214SM-10G-37D-PCP |
2x5 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84600 |
2214SM-12G-37D-PCP |
2x6 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84601 |
2214SM-14G-37D-PCP |
2x7 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84602 |
2214SM-16G-37D-PCP |
2x8 |
|
47,00 |
37,89 |
- |
- |
- |
|
 |
84603 |
2214SM-18G-37D-PCP |
2x9 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84604 |
2214SM-20G-37D-PCP |
2x10 |
|
56,00 |
45,46 |
- |
- |
- |
|
 |
84605 |
2214SM-22G-37D-PCP |
2x11 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84606 |
2214SM-24G-37D-PCP |
2x12 |
|
57,00 |
45,91 |
- |
- |
- |
|
 |
84607 |
2214SM-26G-37D-PCP |
2x13 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84608 |
2214SM-28G-37D-PCP |
2x14 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84609 |
2214SM-30G-37D-PCP |
2x15 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84610 |
2214SM-32G-37D-PCP |
2x16 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84611 |
2214SM-34G-37D-PCP |
2x17 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84612 |
2214SM-36G-37D-PCP |
2x18 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84613 |
2214SM-38G-37D-PCP |
2x19 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84614 |
2214SM-40G-37D-PCP |
2x20 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84615 |
2214SM-42G-37D-PCP |
2x21 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84616 |
2214SM-44G-37D-PCP |
2x22 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84617 |
2214SM-46G-37D-PCP |
2x23 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84618 |
2214SM-48G-37D-PCP |
2x24 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84619 |
2214SM-50G-37D-PCP |
2x25 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84620 |
2214SM-52G-37D-PCP |
2x26 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84621 |
2214SM-54G-37D-PCP |
2x27 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84622 |
2214SM-56G-37D-PCP |
2x28 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84623 |
2214SM-58G-37D-PCP |
2x29 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84624 |
2214SM-60G-37D-PCP |
2x30 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84625 |
2214SM-62G-37D-PCP |
2x31 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84626 |
2214SM-64G-37D-PCP |
2x32 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84627 |
2214SM-66G-37D-PCP |
2x33 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84628 |
2214SM-68G-37D-PCP |
2x34 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84629 |
2214SM-70G-37D-PCP |
2x35 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84630 |
2214SM-72G-37D-PCP |
2x36 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84631 |
2214SM-74G-37D-PCP |
2x37 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84632 |
2214SM-76G-37D-PCP |
2x38 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84633 |
2214SM-78G-37D-PCP |
2x39 |
|
звоните |
звоните |
- |
- |
- |
|
 |
84634 |
2214SM-80G-37D-PCP |
2x40 |
|
звоните |
звоните |
- |
- |
- |
|
|
|
|
