2214SM-XXG-37D-PCG серия

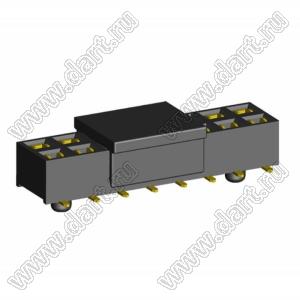

розетки двухрядные прямые с направляющими на плату для поверхностного (SMD) монтажа с захватом, шаг 2,54 x 2,54 мм

Розетки данной серии изготавливаются на фабрике методом литья. В отличие от вилок, они не режутся, а делаются сразу на требуемое количество контактов.

Разъемы с крышками для автоматического монтажа поставляются только под заказ в ленте на катушках при минимальном запуске в производство от 5000 штук.
При изготовлении опытных образцов изделий или небольшой партии рекомендуется использовать аналогичные серии без крышек для автоматического монтажа: 2214SM-XXG-37D-PG.

Параметры:
Макс. рабочее напряжение V max.: 250 В (перем.)
Максимально допустимый ток контактов I max: 3 А
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 600 В
Диапазон температур C: -40...+105 °C

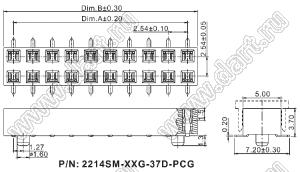

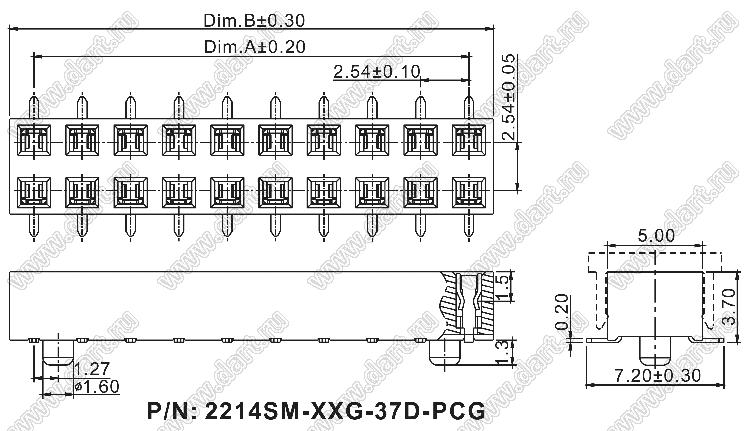

2214	SM	-	04	G	-	37	D	-	PCG
1	2		3	4		5	6		7

1) серия:
     2214
2) изолятор:
     SM: для поверхностного монтажа
3) количество контактов (4...80):
     04: 4 контакта (дополняется нулями впереди, если менее 10 контактов, т.е.: 04, ... 08)
     06: 6 контактов
     xx: ...
     80: 80 контактов
4) покрытие:
     G: золочение
5) высота изолятора в десятых долях мм:
     37
6) неломкий изолятор:
     D
7) направляющие в плату и наличие крышки для захвата при автоматическом монтаже
     PCG

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
	Код	Наименование	Количество контактов	Кол-во в упаковке	Цена розн. с НДС, руб.	Цена м. опт с НДС, руб.	Наличие на складе МСК	Наличие на Митино 541	Наличие на уд. складе
	84635	2214SM-04G-37D-PCG	4		*звоните*	звоните	-	-	-
	84636	2214SM-06G-37D-PCG	6	10 шт	*24,00*	18,74		-	-
	84637	2214SM-08G-37D-PCG	8		*30,00*	23,54	-	-	-
	84638	2214SM-10G-37D-PCG	10		*звоните*	звоните	-	-	-
	84639	2214SM-12G-37D-PCG	12		*звоните*	звоните	-	-	-
	84640	2214SM-14G-37D-PCG	14		*звоните*	звоните	-	-	-
	71296	2214SM-16G-37D-PCG	16	500 шт	*58,00*	46,38			-
	84641	2214SM-18G-37D-PCG	18		*звоните*	звоните	-	-	-
	84642	2214SM-20G-37D-PCG	20		*звоните*	звоните	-	-	-
	84643	2214SM-22G-37D-PCG	22		*звоните*	звоните	-	-	-
	84644	2214SM-24G-37D-PCG	24		*звоните*	звоните	-	-	-
	84645	2214SM-26G-37D-PCG	26		*звоните*	звоните	-	-	-
	84646	2214SM-28G-37D-PCG	28		*звоните*	звоните	-	-	-
	84647	2214SM-30G-37D-PCG	30		*звоните*	звоните	-	-	-
	84648	2214SM-32G-37D-PCG	32		*звоните*	звоните	-	-	-
	84649	2214SM-34G-37D-PCG	34		*звоните*	звоните	-	-	-
	84650	2214SM-36G-37D-PCG	36		*звоните*	звоните	-	-	-
	84651	2214SM-38G-37D-PCG	38		*звоните*	звоните	-	-	-
	84652	2214SM-40G-37D-PCG	40		*звоните*	звоните	-	-	-
	84653	2214SM-42G-37D-PCG	42		*звоните*	звоните	-	-	-
	84654	2214SM-44G-37D-PCG	44		*звоните*	звоните	-	-	-
	84655	2214SM-46G-37D-PCG	46		*звоните*	звоните	-	-	-
	84656	2214SM-48G-37D-PCG	48		*звоните*	звоните	-	-	-
	84657	2214SM-50G-37D-PCG	50		*звоните*	звоните	-	-	-
	84658	2214SM-52G-37D-PCG	52		*звоните*	звоните	-	-	-
	84659	2214SM-54G-37D-PCG	54		*звоните*	звоните	-	-	-
	84660	2214SM-56G-37D-PCG	56		*звоните*	звоните	-	-	-
	84661	2214SM-58G-37D-PCG	58		*звоните*	звоните	-	-	-
	84662	2214SM-60G-37D-PCG	60		*звоните*	звоните	-	-	-
	84663	2214SM-62G-37D-PCG	62		*звоните*	звоните	-	-	-
	84664	2214SM-64G-37D-PCG	64		*звоните*	звоните	-	-	-
	84665	2214SM-66G-37D-PCG	66		*звоните*	звоните	-	-	-
	84666	2214SM-68G-37D-PCG	68		*звоните*	звоните	-	-	-
	84667	2214SM-70G-37D-PCG	70		*звоните*	звоните	-	-	-
	84668	2214SM-72G-37D-PCG	72		*звоните*	звоните	-	-	-
	84669	2214SM-74G-37D-PCG	74		*звоните*	звоните	-	-	-
	84670	2214SM-76G-37D-PCG	76		*звоните*	звоните	-	-	-
	84671	2214SM-78G-37D-PCG	78		*звоните*	звоните	-	-	-
	84672	2214SM-80G-37D-PCG	80		*звоните*	звоните	-	-	-
