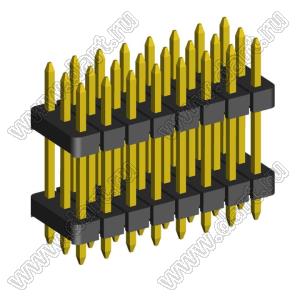

Вилки штыревые открытые прямые трехрядные с двойным изолятором на плату для монтажа в отверстия (шаг 2,00 x 2,00 мм) изготавливаются на фабрике в виде линеек на 3x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на 3, 6, 9... и т.д. контактов. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной.
|
|
Параметры:

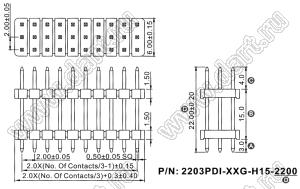

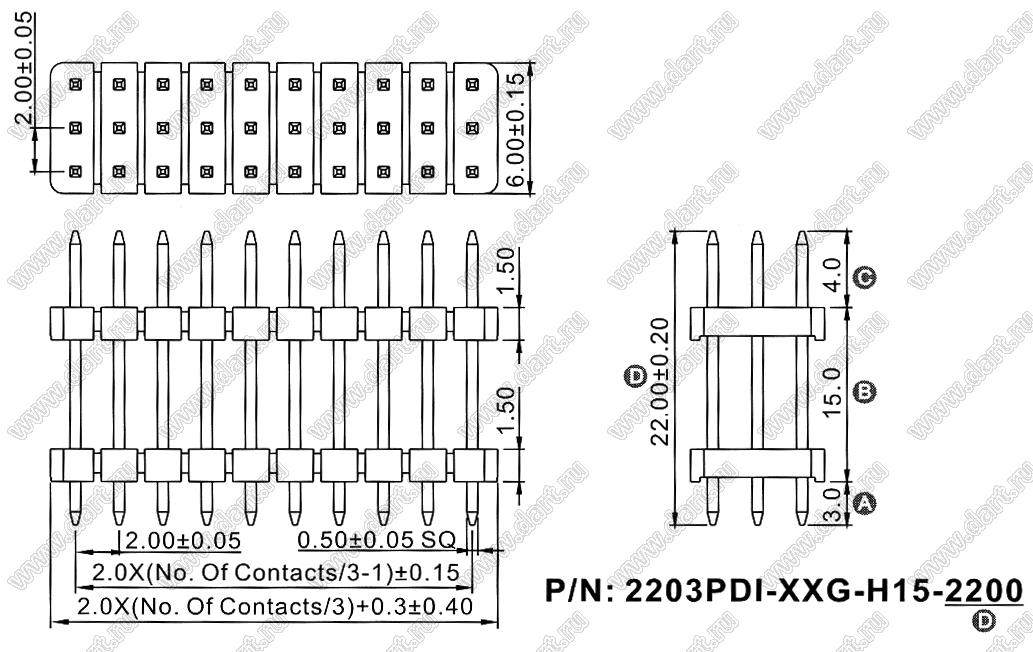

Шаг выводов P: 2.00x2.00x2.00 мм
Размер A: 3,0 мм
Размер B: 15,0 мм
Размер C: 4,0 мм
Макс. допустимый ток I max: 2,0 А
Сопротивление контактов Rc ≤: 20 мОм
Размер D: 22,0 мм
Сопротивление изоляции R: 1000 МОм
Макс. рабочее напряжение V max.: 250 В (перем. AC)
Напряжение пробоя (диэлектрическая стойкость) U ≥: 500 В (в течение 1 мин.)
Диапазон температур: -40...+105 °C
|
| 2203 |
PDI |
- |
006 |
G |
- |
H15 |
- |
2200 |
| 1 |
2 |
|
3 |
4 |
|
5 |
|
6 |
|
|
1) серия:
2203
2) изолятор:
PDI: прямой с двойным изолятором
3) количество контактов (6...120):
006: 6 контактов
009: 9 контактов
xxx: ...
120: 120 контактов
4) покрытие:
G: золочение
T: лужение
5) высота изолятора в десятых долях мм:
H15: 1,5 мм
6) размер D в сотых долях мм:
2200: 22,0 мм
2660: 26,6 мм
|
|
|
|
