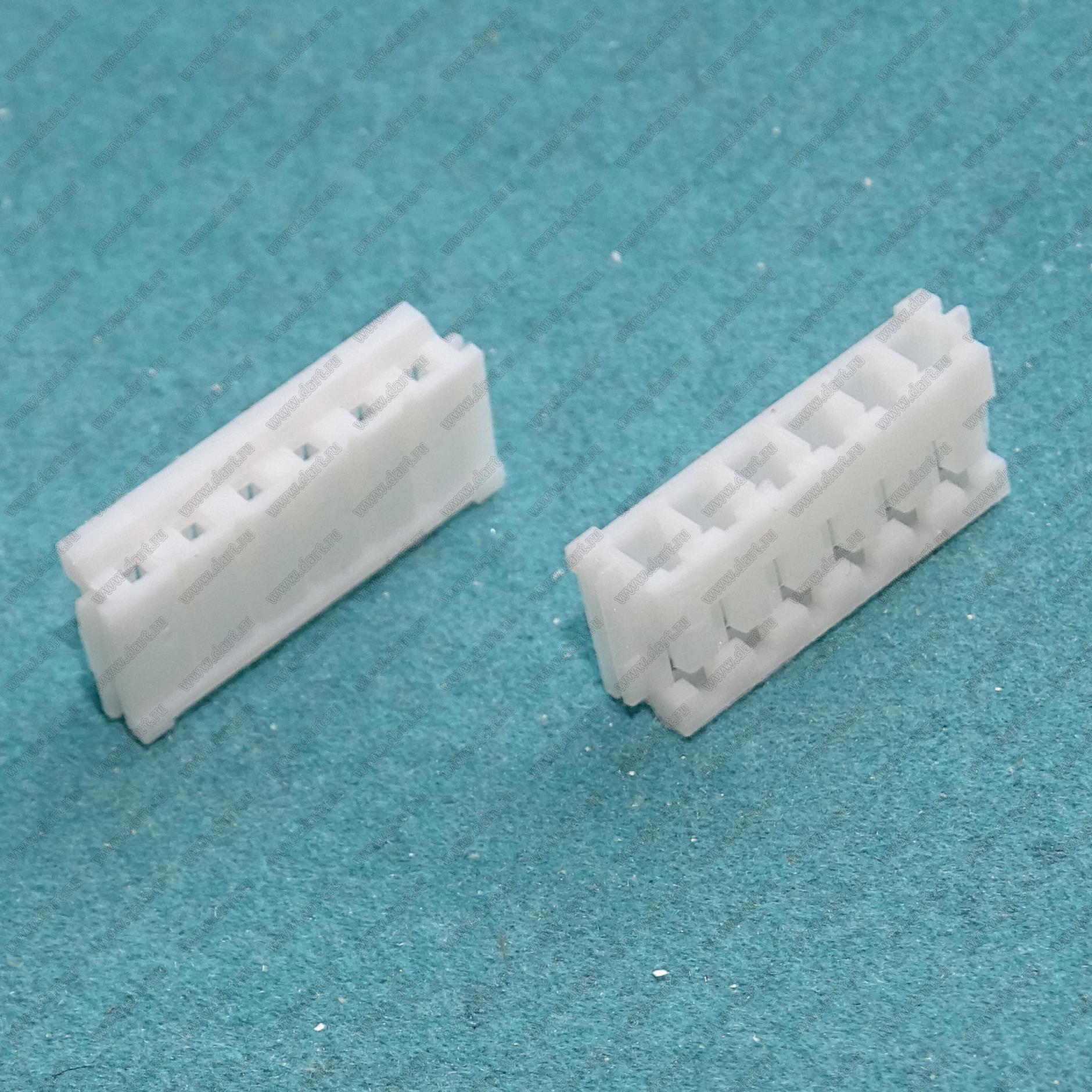

Разъемы однорядные серии A2503 (EH) имеют шаг контактов 2,50 мм и предназначены для соединения жгута проводов с платой внутри радиоаппаратуры широкого применения.
Разъемы однорядные серии A2503 (EH) поставляются с нашего склада в Москве и под заказ с фабрики.
Терминалы (контакты) A2503-Te (SEH-002T-P0.6L) для однорядных розеток на провод серии A2503 (EH) поставляются как отдельные товарные позиции.
При заказе корпусов розеток не забывайте заказывать соответствующее количество терминалов (контактов) с запасом на потери при обжиме.
Наша организация также может выполнить обжим терминалов (контактов) на провода на автоматическом оборудовании. Для такого заказа необходимо указать длину, сечение и цвет изоляции провода. Также необходимо указать, сделать обжим на одном конце провода или на обоих концах. Если на обоих концах, то терминалы могут быть не одинаковые, например, под другой шаг разъемов (в этом случае указать под какой).
Если обжатые терминалы с проводами нужно вставить в корпуса разъемов, то в этом случае нужна таблица расположения по контактам.
Условия поставки корпусов разъемов однорядных серии A2503 (EH), терминалов к ним и выполнения обжима терминалов (контактов) A2503-Te (SEH-002T-P0.6L) уточняйте у наших менеджеров.
|
|
Параметры:
Макс. допустимый ток I max: 3 А
Макс. рабочее напряжение U max.: 250 В
Температура рабочая C: -25...+85 °C
Материал: пластик
Сопротивление контактов Rc: 10 мОм
Сопротивление изоляции R: 1000 МОм
|
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
 |
23411 |
53052-0210 |
2 |
|
25,00 |
19,30 |
|
- |
- |
 |
 |
51545 |
A2503-02A (B2B-EH-A) |
2 |
2000 шт |
2,00 |
1,56 |
|
- |
- |
|
 |
24075 |
A2503-02AW (S2B-EH) |
2 |
2000 шт |
6,00 |
4,70 |
|
- |
- |
|
 |
51533 |
A2503-02Y (EHR-2) |
2 |
2000 шт |
2,00 |
0,83 |
|
- |
- |
|
 |
18245 |
A2503-03A (B3B-EH-A) |
3 |
2000 шт |
3,00 |
2,30 |
|
- |
- |
|
 |
51557 |
A2503-03AW (S3B-EH) |
3 |
1000 шт |
22,00 |
16,58 |
|
- |
- |
|
 |
18248 |
A2503-03Y (EHR-3) |
3 |
2000 шт |
3,00 |
1,64 |
|
- |
- |
|
 |
51546 |
A2503-04A (B4B-EH-A) |
4 |
2000 шт |
4,00 |
2,88 |
|
- |
- |
|
 |
51558 |
A2503-04AW (S4B-EH) |
4 |
1000 шт |
40,00 |
31,44 |
|
- |
- |
|
 |
51534 |
A2503-04Y (EHR-4) |
4 |
2000 шт |
3,00 |
1,98 |
|
- |
- |
|
 |
51547 |
A2503-05A (B5B-EH-A) |
5 |
2000 шт |
5,00 |
3,76 |
- |
- |
- |
|
 |
51559 |
A2503-05AW (S5B-EH) |
5 |
1000 шт |
5,00 |
3,60 |
|
- |
- |
|
 |
51535 |
A2503-05Y (EHR-5) |
5 |
2000 шт |
4,00 |
2,69 |
|
- |
- |
|
 |
18246 |
A2503-06A (B6B-EH-A) |
6 |
1000 шт |
25,00 |
19,53 |
|
- |
- |
|
 |
51560 |
A2503-06AW (S6B-EH) |
6 |
1000 шт |
7,00 |
5,44 |
- |
- |
- |
|
 |
18247 |
A2503-06Y (EHR-6) |
6 |
2000 шт |
4,00 |
2,96 |
|
- |
- |
|
 |
51548 |
A2503-07A (B7B-EH-A) |
7 |
1000 шт |
5,00 |
3,73 |
|
- |
- |
|
 |
51561 |
A2503-07AW (S7B-EH) |
7 |
1000 шт |
12,00 |
9,51 |
|
- |
- |
|
 |
51536 |
A2503-07Y (EHR-7) |
7 |
1000 шт |
5,00 |
3,46 |
|
- |
- |
|
 |
51549 |
A2503-08A (B8B-EH-A) |
8 |
1000 шт |
18,00 |
14,01 |
|
- |
- |
|
 |
51562 |
A2503-08AW (S8B-EH) |
8 |
1000 шт |
8,00 |
6,05 |
- |
- |
- |
|
 |
51537 |
A2503-08Y (EHR-8) |
8 |
1000 шт |
6,00 |
4,15 |
|
- |
- |
|
 |
51550 |
A2503-09A (B9B-EH-A) |
9 |
1000 шт |
13,00 |
10,32 |
|
- |
- |
|
 |
51563 |
A2503-09AW (S9B-EH) |
9 |
1000 шт |
13,00 |
9,68 |
- |
- |
- |
|
 |
51538 |
A2503-09Y (EHR-9) |
9 |
1000 шт |
6,00 |
4,46 |
|
- |
- |
|
 |
51551 |
A2503-10A (B10B-EH-A) |
10 |
|
8,00 |
6,17 |
|
- |
- |
|
|
51564 |
A2503-10AW (S10B-EH) |
10 |
|
звоните |
звоните |
- |
- |
- |
|
 |
51539 |
A2503-10Y (EHR-10) |
10 |
1000 шт |
7,00 |
4,96 |
|
- |
- |
|
 |
51552 |
A2503-11A (B11B-EH-A) |
11 |
|
звоните |
звоните |
- |
- |
- |
|
|
51565 |
A2503-11AW (S11B-EH) |
11 |
|
звоните |
звоните |
- |
- |
- |
|
 |
51540 |
A2503-11Y (EHR-11) |
11 |
|
7,00 |
4,87 |
- |
- |
- |
|
|
51553 |
A2503-12A (B12B-EH-A) |
12 |
|
звоните |
звоните |
- |
- |
- |
|
|
51566 |
A2503-12AW (S12B-EH) |
12 |
500 шт |
12,00 |
9,18 |
- |
- |
- |
|
 |
51541 |
A2503-12Y (EHR-12) |
12 |
500 шт |
8,00 |
6,47 |
|
- |
- |
|
 |
18249 |
A2503Te (SEH-002T-P0.6L) |
|
10000 шт |
1,00 |
0,70 |
|
- |
- |
|
|
