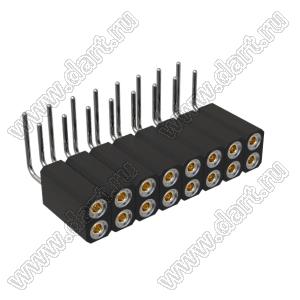

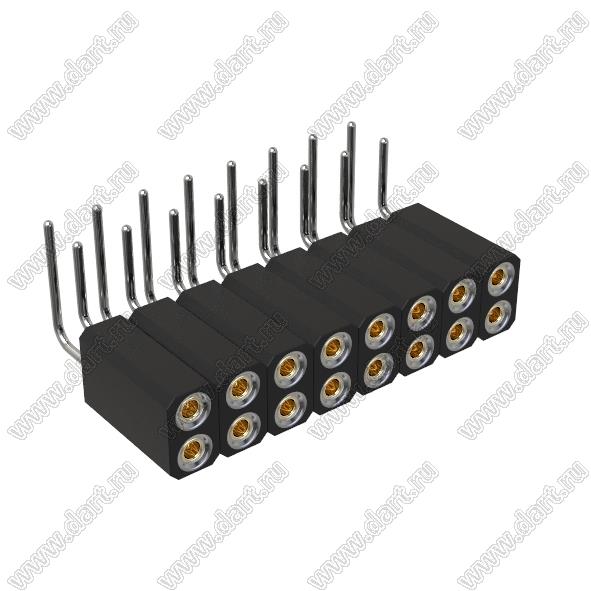

гнезда цанговые угловые двухрядные для выводного монтажа, шаг 2,54x2,54 мм, L=7,00 мм
|
|
Розетки данной серии изготавливаются на фабрике в виде линеек 2x40 контактов. Затем они могут быть разрезаны на специальном приспособлении по требованию заказчика на любое количество контактов: 2, 4, 6... и т.д. Стоимость работы по разрезанию лишь незначительно увеличивает цену отдельного контакта, но при этом разрез получается практически идеальный, без сколов по торцам, а заказчик не тратит время на работу, которая легко выполняется машиной (в России приняты названия серий 7803R-XX-70).
|
Параметры:

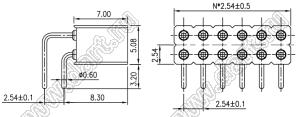

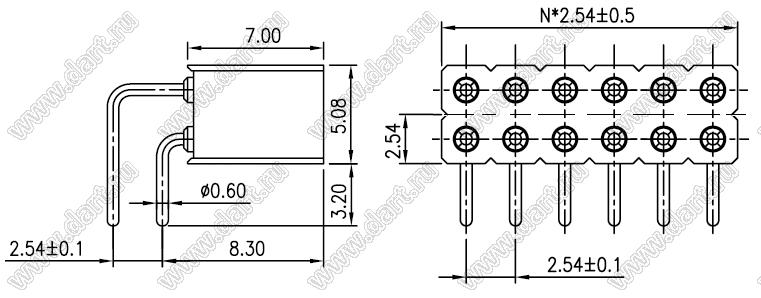

Шаг выводов P: 2,54x2,54 мм
Макс. рабочее напряжение V max.: 100 В (перем.)
Максимально допустимый ток контактов I max: 1.0 А
Материал корпуса: высокотемпературный пластик
Сопротивление контактов Rc ≤: 20 мОм
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 1000 V AC 50/60Hz (1 мин.)
Температура рабочая Tраб.: -40...+105 °C
|
DS1002-08 |
- |
1 |
* |
40 |
R |
1 |
3 |
700 |
1 |
|
2 |
|
3 |
4 |
5 |
6 |
7 |
|
1) Серия: DS1002-08
2) Количество рядов: 1: 1 2: 2
3) Количество контактов в ряду: 1: 1 .... 40: 40
4) Тип: R: угловой S: для поверхностного (SMD) монтажа
5) Покрытие выводов: 1: лужение 150µ" 2: лужение 200µ" 3: напыление золотом 4: золочение 3µ" 5: золочение 10µ" 6: золочение 15µ"
6) Покрытие гнезд: 1: лужение 150µ" 2: лужение 200µ" 3: напыление золотом 4: золочение 3µ" 5: золочение 10µ" 6: золочение 15µ"
7) Высота профиля: 420: 4,20 мм 700: 7,00 мм
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
|
Код |
Наименование |
Количество контактов |
Кол-во в упаковке |
Цена розн. с НДС, руб. |
Цена м. опт с НДС, руб. |
Наличие на складе МСК |
Наличие на Митино 541 |
Наличие на уд. складе |
|
|
165074 |
DS1002-08-2x01R13700 (7803R-01-70) |
2x1 |
|
18,00 |
13,82 |
- |
- |
- |
|
|
165075 |
DS1002-08-2x02R13700 (7803R-02-70) |
2x2 |
|
35,00 |
27,62 |
- |
- |
- |
|
|
165076 |
DS1002-08-2x03R13700 (7803R-03-70) |
2x3 |
|
53,00 |
41,43 |
|
- |
- |
|
|
165077 |
DS1002-08-2x04R13700 (7803R-04-70) |
2x4 |
|
70,00 |
55,24 |
|
- |
- |
|
|
165078 |
DS1002-08-2x05R13700 (7803R-05-70) |
2x5 |
|
88,00 |
69,04 |
- |
- |
- |
|
|
165079 |
DS1002-08-2x06R13700 (7803R-06-70) |
2x6 |
|
110,00 |
82,86 |
- |
- |
- |
|
|
165080 |
DS1002-08-2x07R13700 (7803R-07-70) |
2x7 |
|
130,00 |
96,66 |
- |
- |
- |
|
|
165081 |
DS1002-08-2x08R13700 (7803R-08-70) |
2x8 |
|
180,00 |
136,96 |
- |
- |
- |
|
|
165082 |
DS1002-08-2x09R13700 (7803R-09-70) |
2x9 |
|
160,00 |
124,29 |
- |
- |
- |
|
|
165083 |
DS1002-08-2x10R13700 (7803R-10-70) |
2x10 |
|
180,00 |
138,09 |
- |
- |
- |
|
|
165084 |
DS1002-08-2x11R13700 (7803R-11-70) |
2x11 |
|
200,00 |
151,90 |
- |
- |
- |
|
|
165085 |
DS1002-08-2x12R13700 (7803R-12-70) |
2x12 |
|
210,00 |
165,72 |
|
- |
- |
|
|
165086 |
DS1002-08-2x13R13700 (7803R-13-70) |
2x13 |
|
230,00 |
179,52 |
- |
- |
- |
|
|
165087 |
DS1002-08-2x14R13700 (7803R-14-70) |
2x14 |
|
250,00 |
193,33 |
- |
- |
- |
|
|
165088 |
DS1002-08-2x15R13700 (7803R-15-70) |
2x15 |
|
270,00 |
207,13 |
- |
- |
- |
|
|
165089 |
DS1002-08-2x16R13700 (7803R-16-70) |
2x16 |
|
280,00 |
220,95 |
- |
- |
- |
|
|
165090 |
DS1002-08-2x17R13700 (7803R-17-70) |
2x17 |
|
300,00 |
234,76 |
- |
- |
- |
|
|
165091 |
DS1002-08-2x18R13700 (7803R-18-70) |
2x18 |
|
320,00 |
248,56 |
- |
- |
- |
|
|
165092 |
DS1002-08-2x19R13700 (7803R-19-70) |
2x19 |
|
340,00 |
262,38 |
- |
- |
- |
|
|
165093 |
DS1002-08-2x20R13700 (7803R-20-70) |
2x20 |
|
350,00 |
276,19 |
- |
- |
- |
|
|
165094 |
DS1002-08-2x21R13700 (7803R-21-70) |
2x21 |
|
370,00 |
289,99 |
- |
- |
- |
|
|
165095 |
DS1002-08-2x22R13700 (7803R-22-70) |
2x22 |
|
390,00 |
303,81 |
- |
- |
- |
|
|
165096 |
DS1002-08-2x23R13700 (7803R-23-70) |
2x23 |
|
410,00 |
317,62 |
- |
- |
- |
|
|
165097 |
DS1002-08-2x24R13700 (7803R-24-70) |
2x24 |
|
420,00 |
331,42 |
- |
- |
- |
|
|
165098 |
DS1002-08-2x25R13700 (7803R-25-70) |
2x25 |
|
440,00 |
345,23 |
- |
- |
- |
|
|
165099 |
DS1002-08-2x26R13700 (7803R-26-70) |
2x26 |
|
460,00 |
359,04 |
- |
- |
- |
|
|
165100 |
DS1002-08-2x27R13700 (7803R-27-70) |
2x27 |
|
480,00 |
372,85 |
- |
- |
- |
|
|
165101 |
DS1002-08-2x28R13700 (7803R-28-70) |
2x28 |
|
490,00 |
386,66 |
- |
- |
- |
|
|
165102 |
DS1002-08-2x29R13700 (7803R-29-70) |
2x29 |
|
510,00 |
400,47 |
- |
- |
- |
|
|
165103 |
DS1002-08-2x30R13700 (7803R-30-70) |
2x30 |
|
530,00 |
414,28 |
- |
- |
- |
|
|
165104 |
DS1002-08-2x31R13700 (7803R-31-70) |
2x31 |
|
550,00 |
428,09 |
- |
- |
- |
|
|
165105 |
DS1002-08-2x32R13700 (7803R-32-70) |
2x32 |
|
560,00 |
441,90 |
- |
- |
- |
|
|
165106 |
DS1002-08-2x33R13700 (7803R-33-70) |
2x33 |
|
580,00 |
455,71 |
- |
- |
- |
|
|
165107 |
DS1002-08-2x34R13700 (7803R-34-70) |
2x34 |
|
600,00 |
469,51 |
- |
- |
- |
|
|
165108 |
DS1002-08-2x35R13700 (7803R-35-70) |
2x35 |
|
610,00 |
483,32 |
- |
- |
- |
|
|
165109 |
DS1002-08-2x36R13700 (7803R-36-70) |
2x36 |
|
630,00 |
497,14 |
- |
- |
- |
|
|
165110 |
DS1002-08-2x37R13700 (7803R-37-70) |
2x37 |
|
650,00 |
510,94 |
- |
- |
- |
|
|
165111 |
DS1002-08-2x38R13700 (7803R-38-70) |
2x38 |
|
670,00 |
524,75 |
- |
- |
- |
|
|
165112 |
DS1002-08-2x39R13700 (7803R-39-70) |
2x39 |
|
680,00 |
538,57 |
- |
- |
- |
|
|
165113 |
DS1002-08-2x40R13700 (7803R-40-70) |
2x40 |
120 шт |
790,00 |
617,50 |
|
- |
- |
|
|
