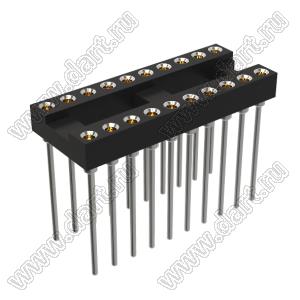

Панельки для микросхем цанговые с удлиненными выводами для выводного монтажа (шаг 2,54 мм) серии DS1007 серии обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых серии DS1007 производятся на высокоточном токарном оборудовании, поэтому имеют более высокую цену. Панельки для микросхем цанговые с удлиненными выводами для выводного монтажа (шаг 2,54 мм) серии DS1007 поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек для микросхем цанговых с удлиненными выводами для выводного монтажа (шаг 2,54 мм) серии DS1007 уточняйте у наших менеджеров.
|
|
Параметры:
Шаг выводов P: 2,54 мм
Сопротивление контактов Rc: ≤20 мОм (макс.)
Диэлектрическая стойкость: 500 В (AC в течении 1 минуты)
Сопротивление изоляции R: ≥1000 МОм (мин.)
Температура рабочая Tраб.: -45...+105 °C
Номинальный ток Iн: 1 А
Материал контактов: медный сплав
Материал изолятора: полиэстер (UL 94V-0)
|
| DS1007 |
- |
20 |
B |
T1 |
W |
S |
F6 |
S |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1) Серия:
DS1007
2) Количество контактов:
06, 08, 14, 16, 18, 20, 24, 28, 32, 40
3) Тип зажима:
B: цанга 4 лепестка
4) Покрытие выводов:
T1: лужение
5) Ширина (размер D):
N: 7,62мм (06...28P)
W: 15,24мм (24...40P)
6) Материал корпуса:
S: PBT (полибутилентерефталат)
7) Покрытие гнезд:
T1: лужение
F6: золочение 3µ"
8) Центральная распорка:
S: имеется
X: отсутствует
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |

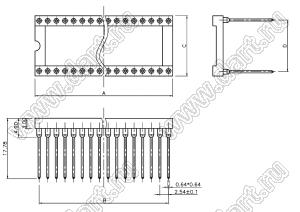

Размер A, мм |
Размер B, мм |
Размер C, мм |
Размер D, мм |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
 |
166239 |
DS1007-206BT1NSF6 |
6 |
7,62 |
5,08 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
 |
 |
166240 |
DS1007-208BT1NSF6 |
8 |
10,16 |
7,62 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166241 |
DS1007-214BT1NSF6 |
14 |
17,78 |
15,24 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166242 |
DS1007-216BT1NSF6 |
16 |
20,32 |
17,78 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166243 |
DS1007-218BT1NSF6 |
18 |
22,86 |
20,34 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166244 |
DS1007-220BT1NSF6 |
20 |
25,40 |
22,86 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166245 |
DS1007-224BT1NSF6 |
24 |
30,48 |
27,94 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166247 |
DS1007-224BT1WSF6 |
24 |
30,48 |
27,94 |
17,78 |
15,24 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166246 |
DS1007-228BT1NSF6 |
28 |
35,56 |
33,02 |
10,16 |
7,62 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166248 |
DS1007-228BT1WSF6 |
28 |
35,56 |
33,02 |
17,78 |
15,24 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166249 |
DS1007-232BT1WSF6 |
32 |
40,64 |
38,10 |
17,78 |
15,24 |
|
звоните |
звоните |
- |
- |
- |
|
 |
166250 |
DS1007-240BT1WSF6 |
40 |
50,80 |
48,26 |
17,78 |
15,24 |
|
звоните |
звоните |
- |
- |
- |
|
|
