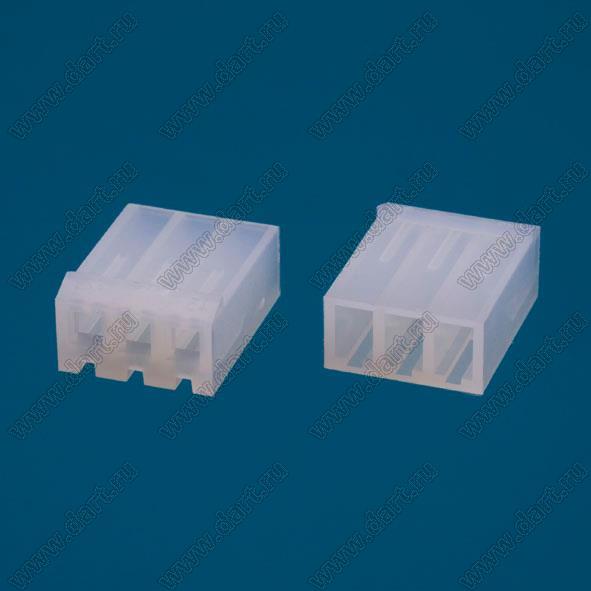

2220H-xx (PHU-xx, A3961-xxY, Molex 000993xx00) серия
|
|
Корпуса однорядных розеток на провод, шаг контактов 3,96 мм
|
|
|
|
Корпуса однорядных розеток на провод серии 2220H-xx (PHU-xx, A3961-xxY, Molex 000993xx00) имеют шаг контактов 3,96 мм и предназначены для соединения жгута проводов с платой внутри радиоаппаратуры широкого применения.
Корпуса однорядных розеток на провод серии 2220H-xx (PHU-xx, A3961-xxY, Molex 000993xx00) поставляются с нашего склада в Москве и под заказ с фабрики.
Терминалы (контакты) 2220T (A3961-Te, 5198T) для однорядных розеток на провод серии 2220H-xx (PHU-xx, A3961-xxY, Molex 000993xx00) поставляются как отдельные товарные позиции.
При заказе корпусов розеток не забывайте заказывать соответствующее количество терминалов (контактов) 2220T (A3961-Te, 5198T) с запасом на потери при обжиме.
Наша организация также может выполнить обжим терминалов (контактов) на провода на автоматическом оборудовании за рубежом. Для такого заказа необходимо указать длину, сечение и цвет изоляции провода. Также необходимо указать, сделать обжим на одном конце провода или на обоих концах. Если на обоих концах, то терминалы могут быть не одинаковые, например, под другой шаг разъемов (в этом случае указать под какой).
Если обжатые терминалы с проводами нужно вставить в корпуса разъемов, то в этом случае нужна таблица расположения по контактам.
Срок производства подобных заказов на обжим около недели, плюс срок доставки в Москву (включая таможню) около 2 недель.
Условия поставки корпусов розеток однорядных на провод серии 2220H-xx (PHU-xx, A3961-xxY, Molex 000993xx00), терминалов к ним и выполнения обжима терминалов (контактов) 2220T (A3961-Te, 5198T) уточняйте у наших менеджеров.
|
|
Параметры:
Максимально допустимый ток контактов I max: 7 А
Сопротивление контактов Rc: 10 мОм
Макс. рабочее напряжение U max.: 250 В
Сопротивление изоляции R: 1000 МОм
Напряжение пробоя (диэлектрическая стойкость) U ≥: 1500 В (в течение 1 мин.)
Температура: -45...+125 °C
|
|
|
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |
Код |
Наименование |
Количество контактов |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
 |
17387 |
2220H-02 (PHU-2, A3961-02Y, Molex 0009503-0200, DS1072-02FCT) |
2 |
1000 шт |
3,00 |
2,45 |
|
- |
- |
 |
 |
24053 |
2220H-03 (PHU-3, A3961-03Y, Molex 0009503-0300, DS1072-03FCT) |
3 |
1000 шт |
5,00 |
3,91 |
|
- |
- |
|
 |
36482 |
2220H-04 (PHU-4, A3961-04Y, Molex 0009503-0400, DS1072-04FCT) |
4 |
1000 шт |
5,00 |
4,18 |
|
- |
- |
|
 |
24054 |
2220H-05 (PHU-5, A3961-05Y, Molex 0009503-0500, DS1072-05FCT) |
5 |
500 шт |
8,00 |
6,27 |
|
- |
- |
|
 |
17386 |
2220H-06 (PHU-6, A3961-06Y, Molex 0009503-0600, DS1072-06FCT) |
6 |
|
9,00 |
7,69 |
|
- |
- |
|
 |
50755 |
2220H-07 (PHU-7, A3961-07Y, Molex 0009503-0700, DS1072-07FCT) |
7 |
500 шт |
14,00 |
10,85 |
|
- |
- |
|
 |
24055 |
2220H-08 (PHU-8, A3961-08Y, Molex 0009503-0800, DS1072-08FCT) |
8 |
500 шт |
15,00 |
12,02 |
|
- |
- |
|
 |
50348 |
2220H-09 (PHU-9, A3961-09Y, Molex 0009503-0900, DS1072-09FCT) |
9 |
500 шт |
10,00 |
7,88 |
|
- |
- |
|
 |
17385 |
2220H-10 (PHU-10, A3961-10Y, Molex 0009503-1000, DS1072-10FCT) |
10 |
500 шт |
21,00 |
16,62 |
|
- |
- |
|
 |
50756 |
2220H-11 (PHU-11, A3961-11Y, Molex 0009503-1100, DS1072-11FCT) |
11 |
400 шт |
15,00 |
12,35 |
|
- |
- |
|
 |
50757 |
2220H-12 (PHU-12, A3961-12Y, Molex 0009503-1200, DS1072-12FCT) |
12 |
500 шт |
14,00 |
11,82 |
|
- |
- |
|
 |
50758 |
2220H-13 (PHU-13, A3961-13Y, Molex 0009503-1300, DS1072-13FCT) |
13 |
|
звоните |
звоните |
- |
- |
- |
|
 |
50759 |
2220H-14 (PHU-14, A3961-14Y, Molex 0009503-1400, DS1072-14FCT) |
14 |
|
звоните |
звоните |
- |
- |
- |
|
 |
50760 |
2220H-15 (PHU-15, A3961-15Y, Molex 0009503-1500, DS1072-15FCT) |
15 |
|
звоните |
звоните |
- |
- |
- |
|
 |
50761 |
2220H-16 (PHU-16, A3961-16Y, Molex 0009503-1600, DS1072-16FCT) |
16 |
250 шт |
59,00 |
46,36 |
|
- |
- |
|
 |
17384 |
2220T (A3961Te, 5198T) |
|
5000 шт |
4,00 |
2,61 |
|
- |
- |
|
|
|
|
