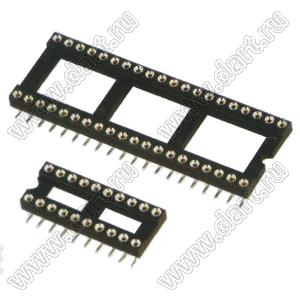

Панельки для микросхем цанговые для поверхностного (SMD) монтажа серии BL7210-3xxxM (DS1001-02-xxN) обеспечивают лучшее соединение с выводами микросхем по сравнению с лепестковыми панельками. Контакты для панелек цанговых серии BL7210-3xxxM (DS1001-02-xxN) производятся на высокоточном токарном оборудовании. Панельки для микросхем цанговые для поверхностного (SMD) монтажа серии BL7210-3xxxM (DS1001-02-xxN) поставляются нами со склада в Москве и под заказ с фабрики. Условия поставки панелек для микросхем цанговых для поверхностного (SMD) серии BL7210-3xxxM (DS1001-02-xxN) уточняйте у наших менеджеров.
|
|
Параметры:
Шаг выводов P: 2,54 мм
Сопротивление контактов Rc: ≤20 мОм (макс.)
Диэлектрическая стойкость: 1000 В (AC в течении 1 минуты)
Сопротивление изоляции R: ≥1000 МОм (мин.)
Температура рабочая Tраб.: -40...+105 °C
Номинальный ток Iн: 3 А
Материал контактов: латунь, золочение или лужение поверх никелирования
Материал изолятора: полиэстр (UL94V-0), PPS
|
| DS1001-02 |
20 |
W |
1 |
3 |
| 1 |
2 |
3 |
4 |
5 |
|
|
1) Серия:
DS1001-02
2) Количество контактов:
06, 08, 12, 14, 16, 18, 20, 24, 28, 32, 40
3) Ширина (размер C):
N: 7,62мм (06...28P)
W: 15,24мм (24...40P)
4) Покрытие выводов:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
5) Покрытие гнезд:
1: лужение 150µ"
2: лужение 200µ"
3: напыление золотом
4: золочение 3µ"
5: золочение 10µ"
6: золочение 15µ"
|
|
|
|
|
Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены
некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
|
| |

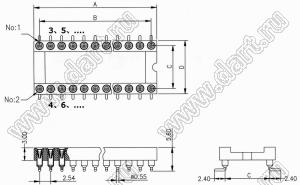

Код |
Наименование |
Количество контактов, -конт. |
Размер A, мм |
Размер B, мм |
Размер C, мм |
Размер D, мм |
Кол-во в
упаковке |
Цена розн.
с НДС, руб. |
Цена м. опт
с НДС, руб. |
Наличие на
складе МСК |
Наличие на
Митино 541 |
Наличие на
уд. складе |
|
| |
182796 |
BL7210-30304M |
4 |
5,08 |
2,54 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
 |
| |
107535 |
BL7210-30306M (DS1001-02-06N) |
6 |
7,62 |
5,08 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107536 |
BL7210-30308M (DS1001-02-08N) |
8 |
10,16 |
7,62 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182797 |
BL7210-30310M |
10 |
12,70 |
10,16 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107537 |
BL7210-30312M (DS1001-02-12N) |
12 |
15,24 |
12,70 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107538 |
BL7210-30314M (DS1001-02-14N) |
14 |
17,78 |
15,24 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107539 |
BL7210-30316M (DS1001-02-16N) |
16 |
20,32 |
17,78 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107540 |
BL7210-30318M (DS1001-02-18N) |
18 |
22,86 |
20,32 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107541 |
BL7210-30320M (DS1001-02-20N) |
20 |
25,40 |
22,86 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107542 |
BL7210-30324M (DS1001-02-24N) |
24 |
30,48 |
27,94 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107543 |
BL7210-30328M (DS1001-02-28N) |
28 |
35,56 |
33,02 |
7,62 |
10,16 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182798 |
BL7210-30416M |
16 |
20,32 |
17,78 |
10,16 |
12,70 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182799 |
BL7210-30420M |
20 |
25,40 |
22,86 |
10,16 |
12,70 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182800 |
BL7210-30422M |
22 |
27,94 |
25,40 |
10,16 |
12,70 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182801 |
BL7210-30424M |
24 |
30,48 |
27,94 |
10,16 |
12,70 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182802 |
BL7210-30428M |
28 |
35,56 |
33,02 |
10,16 |
12,70 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107544 |
BL7210-30524M (DS1001-02-24W) |
24 |
30,48 |
27,94 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107545 |
BL7210-30528M (DS1001-02-28W) |
28 |
35,56 |
33,02 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107546 |
BL7210-30532M (DS1001-02-32W) |
32 |
40,64 |
38,10 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182803 |
BL7210-30536M |
36 |
45,72 |
43,18 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
107547 |
BL7210-30540M (DS1001-02-40W) |
40 |
50,80 |
48,26 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182804 |
BL7210-30542M |
42 |
53,34 |
50,80 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182805 |
BL7210-30548M |
48 |
60,96 |
58,42 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182806 |
BL7210-30550M |
50 |
63,50 |
60,96 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182807 |
BL7210-30552M |
52 |
66,04 |
63,50 |
15,24 |
17,78 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182808 |
BL7210-30650M |
50 |
63,50 |
60,96 |
22,86 |
25,40 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182809 |
BL7210-30652M |
52 |
66,04 |
63,50 |
22,86 |
25,40 |
|
звоните |
звоните |
- |
- |
- |
|
| |
182810 |
BL7210-30664M |
64 |
81,28 |
78,74 |
22,86 |
25,40 |
|
звоните |
звоните |
- |
- |
- |
|
|
