Сверхминиатюрные межплатные соединители SMD (для поверхностного монтажа) серии BL3722 имеют шаг выводов в ряду 0,635 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.

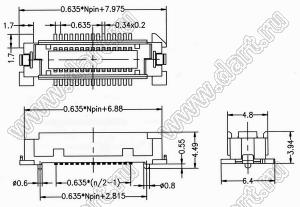

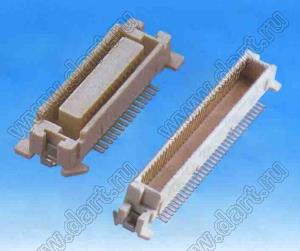

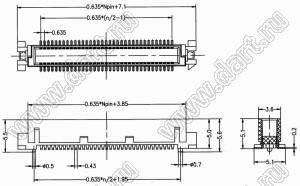

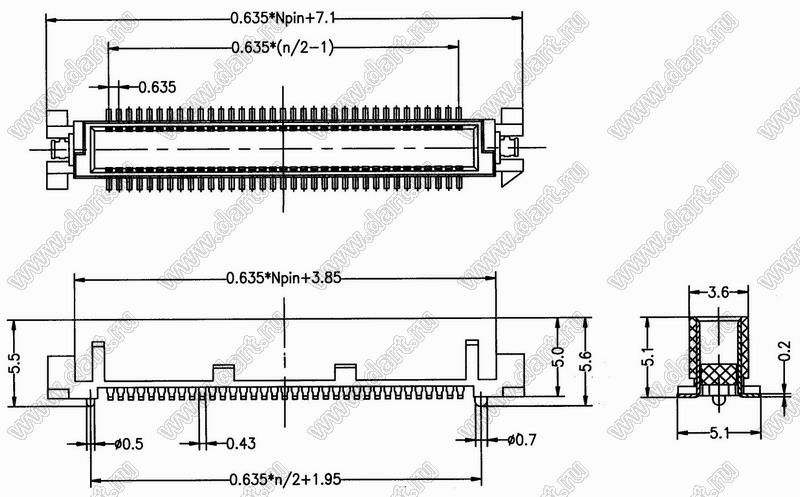

Сверхминиатюрные межплатные соединители серии BL3722 представляют собой двухрядную прямую розетку и двухрядную прямую вилку SMD (для поверхностного монтажа) на 10...100 контактов каждая.
Сверхминиатюрные межплатные соединители серии BL3722 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3722 уточняйте у наших менеджеров.
|
|
Параметры:
Шаг выводов: 0,635 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 500 МОм
Напряжение пробоя Uпр: 200 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза, золочение или никелирование
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3722 |
- |
X |
XXX |
XXX |
XX |
F |
R |
01 |
| 1 |
|
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
|
1) Серия:
BL3722
2) Тип:
F: розетка
M: вилка
3) Количество контактов (10...100):
010 ... 100
4) Высота корпуса:
039: 3,9мм
050: 5,0мм
5) Покрытие контактов:
G0: золочение
SN: лужение
6) Материал изолятора:
D: BK-PA46
E: BK-PA9T
F: BK-LCP
7) Упаковка:
T: в пенале
R: в ленте на катушке
8) Направляющие в плату:
01: есть
02: нет
|
|
|
|
