Сверхминиатюрные межплатные соединители SMD (для поверхностного монтажа) серии BL3720F1 имеют шаг выводов в ряду 0,50 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.

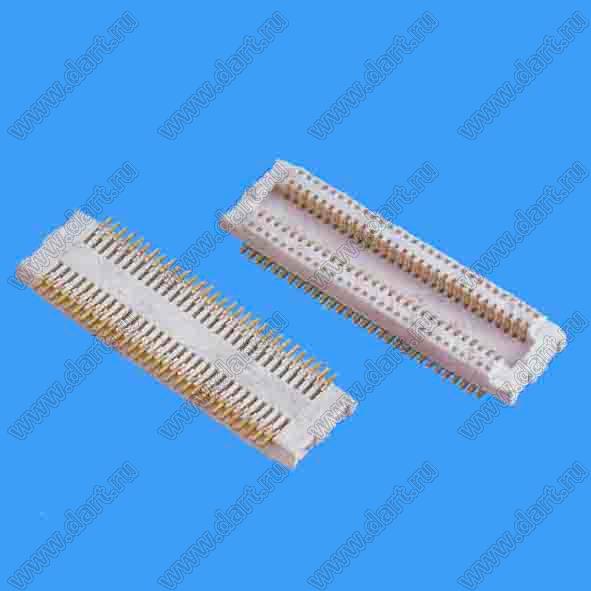

Сверхминиатюрные межплатные соединители серии BL3720F1 представляют собой двухрядную прямую розетку SMD (для поверхностного монтажа).
Сверхминиатюрные межплатные соединители серии BL3720F1 поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.7 маркировки).
Условия поставки межплатных соединителей серии BL3720F1 уточняйте у наших менеджеров.
|
|
Параметры:

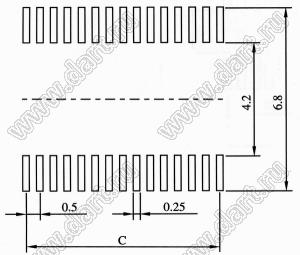

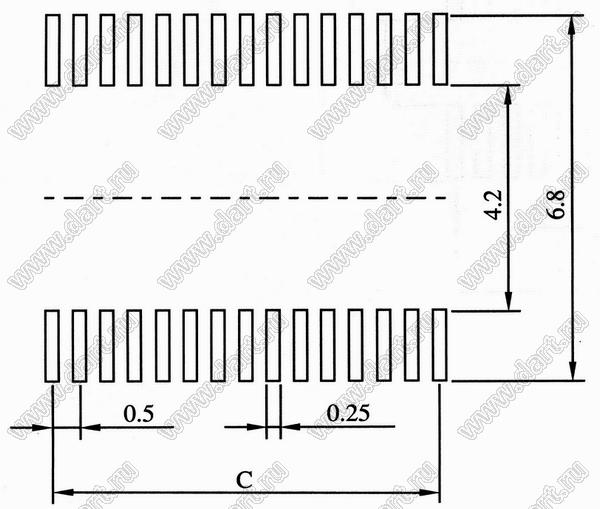

Шаг выводов: 0,5 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 0,5 А
Сопротивление изоляции R: 500 МОм
Напряжение пробоя Uпр: 200 В
Температура рабочая Tраб.: -40...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)
|
| BL3720 |
- |
F |
- |
XXX |
- |
G0 |
- |
T |
- |
01 |
| 1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
|
1) Серия:

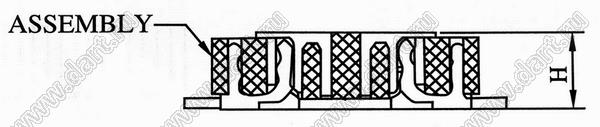

BL3715= H=1,5мм
BL3720= H=2,0мм
2)
3) Количество контактов (4-110):
004 ... 110
4) Покрытие контактов:
G0: золочение
SN: лужение
5) Упаковка:
T: в пенале
P: в пенале + монтажные крышки на разъемах
R: в ленте на катушке
O: в пакете
6) Направляющие в плату:
01: есть
|
|
|
|
