BL3712-1 (DF9) серия

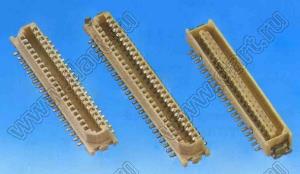

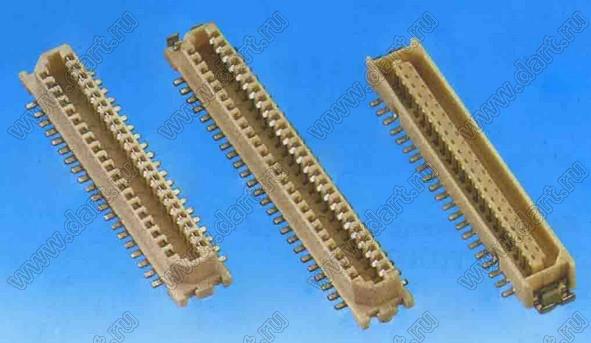

Сверхминиатюрные межплатные SMD разъемы с шагом 1,00 мм (DF9)

Сверхминиатюрные межплатные соединители SMD (для поверхностного монтажа) серии BL3712-1 (DF9) имеют шаг выводов в ряду 1,00 мм и предназначены для использования в миниатюрной радиоэлектронной аппаратуре.

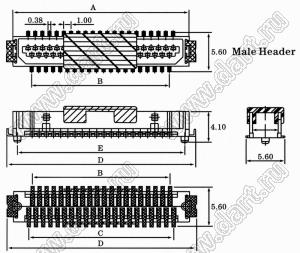

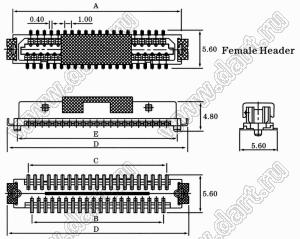

Сверхминиатюрные межплатные соединители серии BL3712-1 (DF9) представляют собой двухрядную прямую розетку и двухрядную прямую вилку SMD (для поверхностного монтажа).

Сверхминиатюрные межплатные соединители серии BL3712-1 (DF9) поставляются, в основном, под заказ с фабрики в стандартной упаковке – в пеналах (суффикс "Т" в п.7 маркировки). Упаковка в ленте на катушках возможна при заказе от 1000 штук (суффикс "R" в п.6 маркировки).

Условия поставки межплатных соединителей серии BL3712-1 (DF9) уточняйте у наших менеджеров.

Параметры:
Шаг выводов: 1,0 мм
Макс. рабочее напряжение U max.: 50 В
Макс. допустимый ток I max: 1 А
Сопротивление изоляции R: 500 МОм
Сопротивление контактов: 50 мОм
Напряжение пробоя Uпр: 150 В
Температура рабочая Tраб.: -55...+105 °C
Материал контактов: фосфористая бронза
Материал изолятора: PA9T/LCP (UL94V-0)

BL3712	-	M	-	XX	-	SN	-	F	-	R	-	01
1		2		3		4		5		6		7

1) Серия:
     BL3712
2)
3) Количество контактов:
     11, 13, 15, 17, 19, 21, 23, 25, 31, 41, 51
4) Покрытие контактов:
     SN: лужение
     G0: золочение
5) Материал изолятора:
     D: BK-PA46
     E: BK-PA9T
     F: BK-LCP
6) Упаковка:
     T: в пенале
     P: в пенале + монтажная крышка
     R: в ленте на катушке
     O: в пакете
     A: на поддоне
7) Направляющие в плату:
     01: есть
     02: нет

Уважаемые покупатели! Из-за быстро меняющихся, независящих от нас обстоятельств, цены некоторых товаров могут оказаться недействительными. Актуальные цены просим уточнять у менеджеров.
	Код	Наименование	Количество контактов	Кол-во в упаковке	Цена розн. с НДС, руб.	Цена м. опт с НДС, руб.	Наличие на складе МСК	Наличие на Митино 541	Наличие на уд. складе
	195861	BL3712-F09SNFR01	9		*звоните*	звоните	-	-	-
	195849	BL3712-M09SNFR01	9		*звоните*	звоните	-	-	-
	195862	BL3712-F11SNFR01	11		*звоните*	звоните	-	-	-
	195850	BL3712-M11SNFR01	11		*звоните*	звоните	-	-	-
	195863	BL3712-F13SNFR01	13		*звоните*	звоните	-	-	-
	195851	BL3712-M13SNFR01	13		*звоните*	звоните	-	-	-
	195864	BL3712-F15SNFR01	15		*звоните*	звоните	-	-	-
	195852	BL3712-M15SNFR01	15		*звоните*	звоните	-	-	-
	195865	BL3712-F17SNFR01	17		*звоните*	звоните	-	-	-
	195853	BL3712-M17SNFR01	17		*звоните*	звоните	-	-	-
	195866	BL3712-F19SNFR01	19		*звоните*	звоните	-	-	-
	195854	BL3712-M19SNFR01	19		*звоните*	звоните	-	-	-
	195867	BL3712-F21SNFR01	21		*звоните*	звоните	-	-	-
	195855	BL3712-M21SNFR01	21		*звоните*	звоните	-	-	-
	195868	BL3712-F23SNFR01	23		*звоните*	звоните	-	-	-
	195856	BL3712-M23SNFR01	23		*звоните*	звоните	-	-	-
	195869	BL3712-F25SNFR01	25		*звоните*	звоните	-	-	-
	195857	BL3712-M25SNFR01	25		*звоните*	звоните	-	-	-
	195870	BL3712-F31SNFR01	31		*звоните*	звоните	-	-	-
	195858	BL3712-M31SNFR01	31		*звоните*	звоните	-	-	-
	195871	BL3712-F41SNFR01	41		*звоните*	звоните	-	-	-
	195859	BL3712-M41SNFR01	41		*звоните*	звоните	-	-	-
	195872	BL3712-F51SNFR01	51		*звоните*	звоните	-	-	-
	195860	BL3712-M51SNFR01	51		*звоните*	звоните	-	-	-
